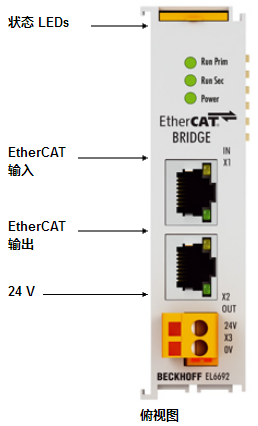

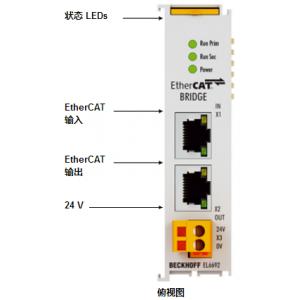

BECKHOFF倍福 EtherCAT桥接端子模块 EL6692 描述
EtherCAT 桥接端子模块可以实现属于不同主站的 EtherCAT 网段之间的数据交换。同时，它还可以同步各个网段的分布式时钟。主侧网段（E-bus）通过 E-bus 供电，辅侧（RJ45）则通过外部连接供电。如果同时使用多个 EL6692，在一侧掉电的情况下，另一侧网段数据流仍然可以继续传输。
BECKHOFF倍福 EtherCAT桥接端子模块 EL6692 参数
端口 主：E-bus，辅：2 x RJ 45 EtherCAT 输入/输出
电缆长度 100 m 100BASE-TX, 辅助端口
硬件诊断 状态 LEDs
电源 主：通过 E-bus 供电，辅：通过连接器供电
电气隔离 500 Vrms (E-bus/辅侧)
电流消耗 E-bus: 130 mA, 24 V DC, 外部： 40 mA (参见技术文档)
过程映像中的位宽 122 byte 可变过程数据，6 byte 状态
重量 约 85 g
工作 / 储藏温度 0…+55 °C/-25…+85 °C
相对湿度 95 %，无冷凝
BECKHOFF倍福 EtherCAT桥接端子模块 EL6692 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
