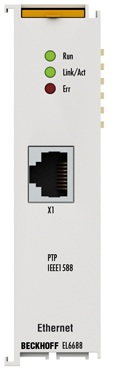

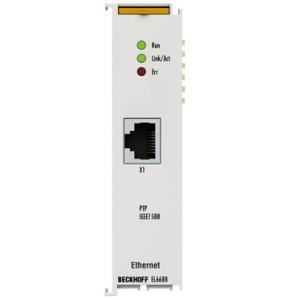

BECKHOFF倍福 外部同步接口端子模块EL6688 描述
IEEE 1588 外部同步接口端子模块，EtherCAT 端子模块 EL6688 可用作为 IEEE 1588 同步系统中的一个设备，支持基于以太网的 PTPv1（IEEE 1588-2002）和 PTPv2（IEEE 1588-2008）。
一方面，EL6688 是一种 IEEE 1588 时钟（主站或从站），在协议精度的基础上同步。 另一方面，它被分布式时钟系统同步为 EtherCAT 端子模块。 下列操作模式可通过 TwinCAT 系统管理器选择： “SlaveOnly（仅从站）”、“MasterOnly（仅主站）”和“Best Master Clock（最佳主站时钟）”。 这样，可以在整个应用范围中建立一个统一的时间基，用于任何数量的空间分布式 EtherCAT 系统和设备段，例如用于用到轴或测量技术的应用场合。 可以根据不同的应用要求灵活部署这种紧凑型 EtherCAT 端子模块。
BECKHOFF倍福 外部同步接口端子模块EL6688 参数
以太网端口数量 1
总线系统 Ethernet (IEEE 802.3)
以太网接口 10BASE-T/100BASE-TX 以太网，带 1 个 RJ 45 接口
数据传输率 10/100 Mbit/s，IEEE 802.3u 自动协商，半双工和全双工模式下可达到 10 及 100 Mbit/s，自动设置
电缆长度 最长可达 100 m 双绞线
硬件诊断 状态 LED
电源 通过 E-bus 供电
电气隔离 500 Vrms (E-bus/Ethernet)
配置 无
E-bus 电流消耗 典型值 310 mA
重量 约. 75 g
BECKHOFF倍福 外部同步接口端子模块EL6688 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
