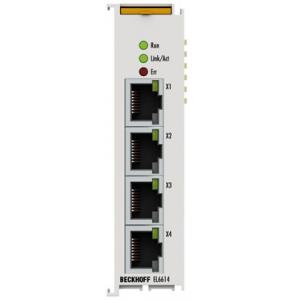

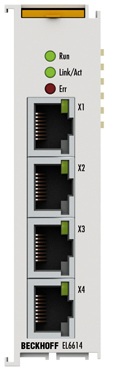

BECKHOFF倍福 以太网交换机端子模块EL6614 描述
以太网交换机端子模块是一台分布式交换机，它由 E-bus 供电，将从端口接收到的帧传送到目的端口。在全双工模式下，它可以让所连接的设备之间实现无冲突通讯。另外，所连设备的以太网通讯以完全透明和无冲突的方式被传送到 EtherCAT 系统（上行链路功能）。交换机端子模块可安装在 EtherCAT 网段中的任意位置。无需进行任何配置。
该端子模块具备的其它优点使其特别适用于工业环境应用场合：紧凑的 EtherCAT 端子模块外壳设计；10/100 Mbaud，半双工或全双工模式，带速率自动检测功能
BECKHOFF倍福 以太网交换机端子模块EL6614 参数
以太网端口数量 4
总线系统 所有基于以太网（IEEE 802.3）的协议，存储转发（store and forward）切换模式
以太网接口 10BASE-T/100BASE-TX 以太网，带 4 个 RJ 45 接口
数据传输速率 10/100 Mbit/s，IEEE 802.3u 自协调，半双工或全双工模式下可达到 10 和 100 Mbit/s，自动设置
电缆长度 最长 100 m，双绞线
硬件诊断 2 LEDs 每通道
电源 通过 E-bus 供电
电气隔离 500 Vrms (E-bus/Ethernet)
组态 无
E-bus 电流消耗 450 mA (参见技术文档)
重量 约 95 g
BECKHOFF倍福 以太网交换机端子模块EL6614 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
