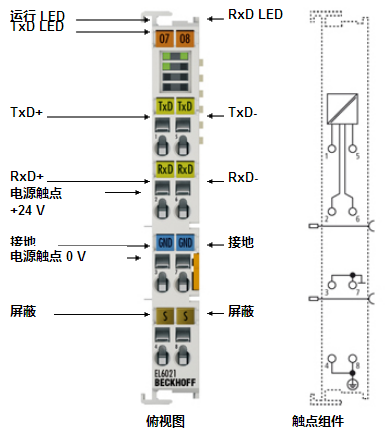

RS422/RS485 串行总线接口端子模块，通过 EL6021 串行接口端子模块可连接带 RS422 或 RS485 接口的设备。这些设备通过耦合器与自动化设备通讯。这种主动的通讯通道独立于上一层的总线系统，并在全双工或半双工模式下工作，其通讯速率可达 115.2 kbaud。差分信号传输符合 RS422 协议规范，由于信号经过电气隔离处理，该接口具有很强的抗干扰能力。
BECKHOFF倍福 串行接口端子模块EL6021 参数
数据传输通道 TxD 和 RxD, 全/半双工
数据传输速率 预设为：9600 baud，8 个数据位，无奇偶校验，一个停止位（最大 115,200 baud）
位传输 带差分信号
电缆阻抗 120 Ω
电缆长度 最大 1000 m，双绞线
电源 通过 E-bus 供电
电气隔离 500 Vrms (E-bus/信号电压)
电流消耗 180 mA (参见技术文档)
数据缓冲区 864 byte 接收缓冲区数据，128 byte 发送缓冲区数据
过程映像中的位宽 输入/输出：22 x 8 位用户数据，1 x 16 位控制/状态
组态 无地址设置，通过 PLC 配置
E-bus 电流消耗 典型值 190 mA
重量 约 55 g
BECKHOFF倍福 串行接口端子模块EL6021 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
