相关产品
专为有刷换向直线永磁直流电机设计,最高功率可达1260W该款直线四象限无刷直流伺服放大器内置于一个全封闭的铝箱内。
为了实现更好的集成，此款放大器可以安装在导轨式电源或仪表盘之上。
对双列直插式封装开关进行简单的调试，该驱动器即可实现以下四种运转模式的配置，既I/R补充模式,转速计模式,电压模式,和转矩模式。

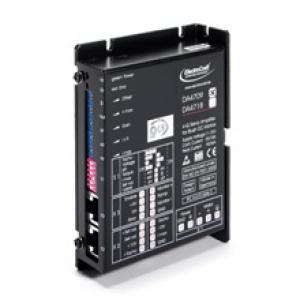

ElectroCraft 伺服放大器SCA-SS-70 优点
此款驱动器可耐搞电流及耐高温，并采用最先进的双桥金氧半场效晶体管驱动程序来实现最大的运行效率。
该驱动器可与输入端/输出端的RJ-45插头以及电源和电机连接的推进式的线段实现无工具连接。
ElectroCraft 伺服放大器SCA-SS-70 参数概要
技术：永磁直流伺服
象限：4
额定电流：10A或30A
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | DA4709 |
| 电源电压(VDC) | 11-70 |
| 电流(A) | 9/18 |
| 象限数 | 4 |
| 控制方式 | 转矩/速度（I×R补偿/直流转速计/电压） |
| 货期 | 6-8周 |
ElectroCraft 伺服放大器SCA-SS-70 可选配件
| 照片 | 型号编号 | 描述 |
|---|---|---|
 |
ASO-BM-70-30 | 在一个坚固的铝制外壳破坏模块。 |
 |
ASX-RM-01-01 |
铝DIN导轨安装套件为单位的L形支架 ：- SCA-LX - SCA-SX - SCA-B4-70-10 -不使用SCA-SS-70-30 |
 |
IA210x |
无刷驱动器进行了优化扼流模块。 电感：IA2100 = 2x50uH;IA2101 = 2x100uH 额定电流：10A |
ElectroCraft 伺服放大器SCA-SS-70 参数
| 型号 |
电源电压 （VDC） |
辅助电压 （VDC） |
连续电流 （安培） |
峰值电流 （安培） |
最大功率 （瓦） |
频率 功率输出级 （千赫） |
效率 （％） |
|---|---|---|---|---|---|---|---|
| SCA-SS-70-10 | 11 - 70 | 5 - 24 | 10 | 20 | 700散热器 | 49 | 95 |
| SCA-SS-70-30 | 11 - 70 | 5 - 24 | 三十 | 60 | 1200散热器 | 49 | 95 |
| 控制输入 | |
|---|---|
| 设置值 | -10至+10 VDC |
| 编码器输入信号 | 通道A，B / TTL /最大100千赫 |
| 转速（VDC） | ±50V |
| 启用 | 8至30 |
| FWD / REV | 8至30 |
| 制动 | 8至30 |
| 禁用启 | 8至30 |
| 请停用FWD | 8至30 |
| 输出 | |
| 辅助电压源 | 5V /100毫安 |
| 辅助电压源 | 15 VDC /20毫安 |
| 监视I | 0.25V / .16A |
| 监视N个 | 10VDC / n最大 |
| 错误 | 集电极开路最大30VDC |
| 显示 | |
| 发光二极管 | 绿色=电源/红色=故障 |
| 电位器 | |
| 电位器的功能 | 偏移/ n最大/增益/ IXR / I最大 |
| 机械规格 | |
| 尺寸（长x宽x高）英寸/（毫米） |
SCA-SS-70-10：7.09点¯x3.94点¯x1.57 /（180）×（100）×（40） SCA-SS-70-30：7.87点¯x3.94点¯x3.15 /（200）×（100）×（80） |
| 安装孔距离（mm） | 120×90 |
| 盎司重量/（克） | 4.23（120） |
| 操作温度（℃） | -10至+45 |
| 储存温度（℃） | -40至+85 |
| 湿度范围无冷凝（％RH） | 20％至80％相对湿度，无冷凝 |
| 操作模式 | |
| 操作模式 |
速度控制通过电压 调速由DC-转速 由编码器速度控制 转矩控制 IXR补偿 模拟定位 |
