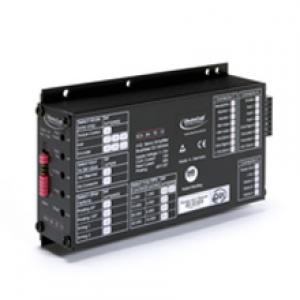

ELECTROCRAFT 伺服放大器SCA-B4系列 描述
技术：无刷伺服
象限：4
额定电流：10A或30A
专为无刷直流电机而设，最高功率可达2100W
这个4象限无刷直流电机伺服放大器内置于一个坚固的铝壳内，可以轻易地安装在DIN导轨或仪表盘之上。
这个驱动器有不同的转矩及速度控制模式，由简单跳线进行控制。这驱动器无论额定电流是10 A还是30 A版本，均提供可调电流限制，并可采用11-70 VDC的电源电压。
ElectroCraft 伺服放大器SCA-B4系列 参数
控制输入
设定值 -10至+10 VDC
编码器输入信号 通道A，B / TTL /最大100 kHz
启用 8到30
输出
辅助电压源 5V / 100mA
辅助电压源 15 VDC / 20mA
监视我 0.25V / .16A
监视器n 10VDC / nmax
错误 集电极最大30VDC
显示
LED green = ok / red = fault
电位器
电位器功能 增益/增益精细/ nmax
机械规格
尺寸（长x宽x高）英寸/（mm） SCA-B4-70-10：7.09×3.94×1.57
/（180）×（100）×（40）SCA-B4-70-30：7.87×3.94×3.15 /（200）×（100）×（80）
安装孔距（mm） 120 X 90
重量盎司/（克） SCA-B4-70-10：20.46（580）
SCA-B4-70-30：40.56（1150）
工作温度（°C） -10至+45
储存温度（°C） -40至+85
湿度范围不冷凝（％rel） 20％至80％相对，无冷凝
ElectroCraft 伺服放大器SCA-B4系列 特点
此款驱动器可耐高电流,耐高温及防电机短路，并采用最先进的双桥金氧半场晶体管驱动来实现大的运行效益。
该驱动器可以简单的螺钉终端进行控制，并与输入,电源及电机连接。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
ElectroCraft 伺服放大器SCA-B4系列 可选配件
| 照片 | 型号编号 | 描述 |
|---|---|---|
 |
ASO-BM-70-30 | 在一个坚固的铝制外壳破坏模块。 |
 |
IA310x |
无刷驱动器进行了优化扼流模块。 电感：IA3100 = 3x50uH;IA3101 = 3x100uH 额定电流：10A |
 |
ASX-RM-01-01 |
铝DIN导轨安装套件为单位的L形支架 ：- SCA-LX - SCA-SX - SCA-B4-70-10 -不使用SCA-SS-70-30 |
ElectroCraft 伺服放大器SCA-B4系列 参数
| 型号 |
电源电压 （VDC） |
辅助电压 （VDC） |
连续电流 （安培） |
峰值电流 （安培） |
最大功率 （瓦） |
频率 功率输出级 （千赫） |
效率 （％） |
|---|---|---|---|---|---|---|---|
| SCA-B4-70-10 | 11 - 70 | 5 - 24 | 10 | 20 | 700散热器 | 49 | 95 |
| SCA-B4-70-30 | 11 - 70 | 5 - 24 | 三十 | 60 | 2100散热器 | 49 | 95 |
| 控制输入 | |
|---|---|
| 设置值 | -10至+10 VDC |
| 编码器输入信号 | 通道A，B / TTL /最大100千赫 |
| 启用 | 8至30 |
| 输出 | |
| 辅助电压源 | 5V /100毫安 |
| 辅助电压源 | 15 VDC /20毫安 |
| 监视I | 0.25V / .16A |
| 监视N个 | 10VDC / n最大 |
| 错误 | 集电极开路最大30VDC |
| 显示 | |
| 发光二极管 | 绿色= OK /红色表示故障 |
| 电位器 | |
| 电位器的功能 | 当然增益/增益精细/ n最大 |
| 机械规格 | |
| 尺寸（长x宽x高）英寸/（毫米） |
SCA-B4-70-10：7.09点¯x3.94点¯x1.57 /（180）×（100）×（40） SCA-B4-70-30：7.87点¯x3.94点¯x3.15 /（200）×（100）×（80） |
| 安装孔距离（mm） | 120×90 |
| 盎司重量/（克） |
SCA-B4-70-10：20.46（580） SCA-B4-70-30：40.56（1150） |
| 操作温度（℃） | -10至+45 |
| 储存温度（℃） | -40至+85 |
| 湿度范围无冷凝（％RH） | 20％至80％相对湿度，无冷凝 |
| 操作模式 | |
| 操作模式 |
速度控制霍尔 调速器通过 转矩控制 |
