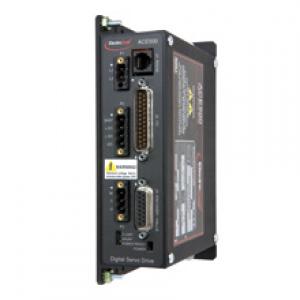

ELECTROCRAFT 伺服放大器ACE500系列 描述
技术：无刷驱动，数字伺服
象限： 4
标称电流： 5A
高电压，小体积
使用市电的ACE500是ElectroCraft的Plus系列数位伺服放大器的最新一员，专为OEM以最低价钱提供最大的无刷伺服效能。
ElectroCraft 伺服放大器ACE500系列 特点
ACE1000系列运用最新的DSP数位驱动设计结构来提供软体控制的转矩,速度及位置（任选）操作模式。
理用编码器返馈的Sine波形整流在低速度下提供顺畅的转矩,切合机械,直接驱动及直线电机应用要求。
即使在只有霍尔返馈的电机上，Sine波形整流也可以在整个速度和转矩范围提供顺畅的表现。
ElectroCraft 伺服放大器ACE500系列 参数
控制输入
霍尔输入信号A，B，C TTL / +5 VDC
编码器输入信号 差分/ TTL / +5VDC / 2MHz
速度/扭矩参考（命令） 差分/±10 VDC
辅助模拟输入 差分/±10 VDC
步骤和方向 TTL / +5 VDC
启用/复位 TTL / +5 VDC
运行/待机 TTL / +5 VDC
动态休息 TTL / +5 VDC
输出
霍尔传感器辅助电压源 + 6VDC / 20mA
接口功率 +5 VDC / 250 mA
启用 TTL / +5 VDC
就绪/故障 TTL / +5 VDC
性能
电流环 10位/数字可调高达5 kHz
速度PID回路 32位/数字可调高达10 kHz
位置PID回路 32位/数字可调高达10 kHz
显示
LED 电源电机LED：绿色 - 开/关
电源逻辑LED：绿色 - 开/关
分流状态LED：黄色 - 开/关
电流限制LED：红色 - 开/关
状态/故障LED：黄色 - 闪烁代码序列
通讯
串行 RS232
ElectroCraft CompletePower™PlusWindows®设置实用程序
机械规格
尺寸（长x宽x高）英寸/（mm） 6.9 x 5.2 x 1.945 /（175）x（132）x（50）
重量盎司/（克） 30（862）
工作温度（°C） 0到50
储存温度（°C） -40至+85
湿度范围不冷凝（％rH） 5％至95％相对，无冷凝
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
ElectroCraft 伺服放大器ACS系列 参数
| 型号 |
电机电源电压 （VAC） |
逻辑电源电压 （VDC） |
连续电流 （安培） |
峰值电流 （安培） |
最大功率 （瓦） |
频率 功率输出级 （千赫） |
|---|---|---|---|---|---|---|
| ACE500-010-0000 | 90-254 / 1ф | +5 VDC（用户自备） | 五 | 11 | 1625无散热器 | 三十 |
| 控制输入 | |
|---|---|
| 霍尔输入信号A，B，C | TTL / +5 VDC |
| 编码器输入信号 | 差分/ TTL / + 5VDC / 2MHz的 |
| 速度/转矩给定（命令） | 差分/±10 VDC |
| 辅助模拟输入 | 差分/±10 VDC |
| 步骤和方向 | TTL / +5 VDC |
| 启用/复位 | TTL / +5 VDC |
| 运行/待机 | TTL / +5 VDC |
| 动态盈亏 | TTL / +5 VDC |
| 输出 | |
| 辅助电压源的霍尔传感器 | + 6VDC /20毫安 |
| 接口电源 | +5 VDC /250毫安 |
| 启用 | TTL / +5 VDC |
| 就绪/故障 | TTL / +5 VDC |
| 性能 | |
| 电流回路 | 10位/数字可调高达5千赫 |
| 速度PID回路 | 32位/数字可调至10千赫 |
| 位置PID回路 | 32位/数字可调至10千赫 |
| 显示 | |
| 发光二极管 |
电源电机LED：绿色-开/关 电源LED逻辑：绿色-开/关 分流状态LED：黄色-开/关 电流限制LED：红色-开/关 状态/故障指示灯：黄色-闪存代码序列 |
| 通讯 | |
| 串行 |
RS232 ElectroCraft CompletePower™加的Windows®设置实用程序 |
| 机械规格 | |
| 尺寸（长x宽x高）英寸/（毫米） | 6.9×5.2×1.945 /（175）×（132）×（50） |
| 盎司重量/（克） | 30（862） |
| 操作温度（℃） | 0至50 |
| 储存温度（℃） | -40至+85 |
| 湿度范围无冷凝（％RH） | 5％至95％相对湿度，无冷凝 |
| 法规遵从 | |
| CE | 低电压指令/ RoHS指令 |
| 安全 | EN60950 / UL1950 / CSA22.2.14 |
| 操作模式 | |
| 操作模式 |
霍尔速度控制传感器 通过编码器的速度控制 步骤和方向 PWM 位置 |
ElectroCraft伺服放大器ACS系列 可选配件
| 照片 | 型号编号 | 描述 |
|---|---|---|
 |
1002995 |
ACE快速启动的I / O套件包括ACE500： -快速启动I / O板 -快速启动的I / O驱动器线束 - RS232接口电缆 |
 |
1001502 | ACE外部分流工具包（300W，50欧姆）为ACE500，ACE1200和ACE1300驱动器。 |
