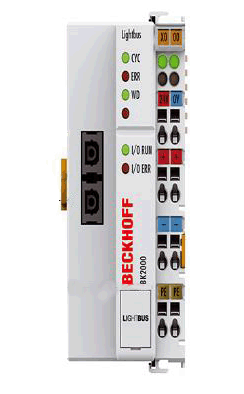

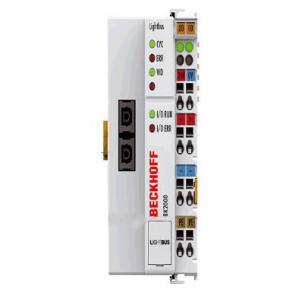

BECKHOFF 总线耦合器 BK2000 产品描述
BK2000 总线耦合器用于连接 Lightbus 系统与电子端子排，这些端子排可以通过模块化方式扩展。
一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。
”经济增强型”系列耦合器支持所有 Beckhoff 系统总线端子模块。
每个从站可对多达 1020 个数字量信号和最多 128 个模拟量输入和输出通道进行配置。
总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。
第一个输入/输出信号占一个字节（LSB）的第一位，从左边开始，依次排列。
总线耦合器将其它信号插入到该字节中。输入和输出区被清晰地区分开来。
如果输入或输出的数量超过 8 位，则总线耦合器会自动从下一个新的字节开始。
Lightbus 系统是一种快速、安全的串行现场总线系统。
Lightbus 采用环状结构，在一个环路上最多可连接 254 个站。
在数据传输方面采用了操作简便的标准型光纤技术，性能优越。
借助于一个优化的高效报文结构，Lightbus 可实现高用户数据传输速率。32 位的用户信息所需的传输时间为 25 μs。
对模拟量 I/O、位置测量等复杂信号的处理
总线耦合器 BK2000 可连接所有总线端子模块。
只要用户将它们连接起来，处理模拟量输入/输出信号与处理其它种类的信号没有什么区别。
控制器过程映像区内的信息以字节阵列的格式显示。
模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用最佳匹配。
根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。
使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。
上电时，控制器自动完成所需设置。
由于 Lightbus 采用了高速存取的方式，可以存取特定的 I/O 数据和仅对所需的数据进行读或写。
数据按照所需的优先级进行交换，不会产生空耗。
BECKHOFF 总线耦合器 BK2000 产品参数
I/O 站数量 254
I/O 点数 16,192
数据传输介质 光纤导线: APF（塑料）光纤 (1,000 µm) 或 HCS 光纤(200 µ)
站点之间的距离 APF 光纤：45 m，HCS 光纤：300 m
数据传输速率 2.5 Mbaud
数据传输时间 对于 10 个模块，每个模块 32 位输入、32 位输出，0.26 ms（不包括 K-bus 运行时间）
启动电流 约 2.5 倍持续电流
建议保险丝容量 ≤ 10 A
K-bus 供电电流 1,750 mA 500 mA 1,750 mA
电源触点 最大 24 V DC / 最大 10 A
电气隔离 500 Vrms (电源触点/电源电压/ Ethernet)
站点之间的距离 APF 光纤：45 m，HCS 光纤：300 m
工作/储藏温度 0…+55 °C/-25…+85 °C
