相关产品

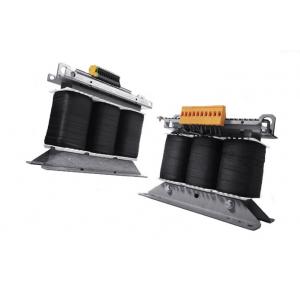

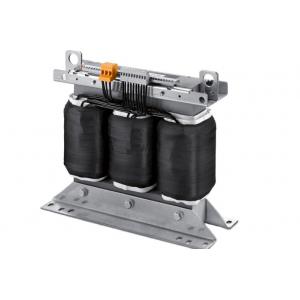

blcok博力科 隔离变压器TT3系列 常规数据
常规数据
测量输入电压 3 x 400 Vac可选适用于高防护等级的匹配机体
blcok博力科 隔离变压器TT3系列 优点
安全的电流隔离
blcok博力科 隔离变压器TT3系列 应用
用于输入和输出端安全电气隔离的隔离变压器。 该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | TT3 1-4-4 |
| 输入电压(Vac) | 3×400 |
| 输出电压(Vac) | 3×400 |
| 功率(VA) | 1000 |
| 尺寸(mm) | 215/267/125 |
| 货期 | 6-8周 |
blcok博力科 隔离变压器TT3系列 参数
|
|
TT3 1-4-4 | TT3 1-4-4-23 | TT3 2,5-4-4 | TT3 2,5-4-4-23 | TT3 2,5-69-4 | TT3 5-4-4 |
| 输入 |
|
|
|
|
|
|
| 测量输入电压 | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 690 Vac | 3 x 400 Vac |
| 测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
| 输出 |
|
|
|
|
|
|
| 测量输出电压 | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac |
| 输出分路（±） | ±5 % | ±5 % | ±5 % | ±5 % | ±5 % | ±5 % |
| 测量功率 | 1000 VA | 1000 VA | 2500 VA | 2500 VA | 2500 VA | 5000 VA |
| 测量电流 | 3 x 1,52 Aac (3 x 380 Vac) 3 x 1,44 Aac (3 x 400 Vac) 3 x 1,38 Aac (3 x 420 Vac) | 3 x 1,52 Aac (3 x 380 Vac) 3 x 1,44 Aac (3 x 400 Vac) 3 x 1,38 Aac (3 x 420 Vac) | 3 x 3,8 Aac (3 x 380 Vac) 3 x 3,7 Aac (3 x 400 Vac) 3 x 3,5 Aac (3 x 420 Vac) | 3 x 3,8 Aac (3 x 380 Vac) 3 x 3,7 Aac (3 x 400 Vac) 3 x 3,5 Aac (3 x 420 Vac) | 3 x 3,8 Aac (3 x 380 Vac) 3 x 3,7 Aac (3 x 400 Vac) 3 x 3,5 Aac (3 x 420 Vac) | 3 x 7,6 Aac (3 x 380 Vac) 3 x 7,2 Aac (3 x 400 Vac) 3 x 6,9 Aac (3 x 420 Vac) |
| 损耗功率 | 92.0 W | 92.0 W | 155.0 W | 155.0 W | 155.0 W | 275.0 W |
| 短路电压 | 6,4 % | 6,4 % | 3,7 % | 3,7 % | 3,8 % | 3,6 % |
| 矢量组 | Dyn 5 | Dyn 5 | Dyn 5 | Dyn 5 | Dyn 5 | Dyn 5 |
| 有效度 | 91,5 % | 91,5 % | 94,3 % | 94,3 % | 94,3 % | 94,7 % |
| 许可 |
|
|
|
|
|
|
| 许可 | cURus | cURus | cURus | cURus | ‑ | cURus |
| 环保 |
|
|
|
|
|
|
| 环境温度 最大 | 50 °C | 50 °C | 50 °C | 50 °C | 50 °C | 50 °C |
| 安全性 和 防护等级 |
|
|
|
|
|
|
| 类型 | 开放式 | 封装，板材壳体中 | 开放式 | 封装，板材壳体中 | 开放式 | 开放式 |
| 绝缘材料级 | VDE=F, UL=class 155 | VDE=F, UL=class 155 | VDE=F, UL=class 155 | VDE=F, UL=class 155 | F (155°C) | VDE=F, UL=class 155 |
| 防护等级 | IP 00 | IP 23 | IP 00 | IP 23 | IP 00 | IP 00 |
| 防护等级（预备） | I | I | I | I | I | I |
| 防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 |
| 接口 和 安装 |
|
|
|
|
|
|
| 固定方式 | 支撑角铁 | 支撑角铁 | 支撑角铁 | 支撑角铁 | 支撑角铁 | 支撑角铁 |
| 固定螺栓 | M6 | M6 | M8 | M8 | M8 | M8 |
| 接口 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 |
| 线缆接头类型 | ‑ | 2 x M 25 | ‑ | 2 x M25 | 2 x M25 | ‑ |
| 线缆接头类 Ø | ‑ | 9 ‑ 14 mm | ‑ | 7 ‑ 13 mm | 7 ‑ 13 mm | ‑ |
| 尺寸 和 重量 |
|
|
|
|
|
|
| 芯类型 | 3UI 114/40 | 3UI 114/40 | 3UI 132/72 | 3UI 132/72 | 3UI 132/72 | 3UI 180/63 |
| 重量 | 15.00 kg | 22.00 kg | 32.00 kg | 43.00 kg | 29.00 kg | 48.00 kg |
blcok博力科 隔离变压器TT3系列 可选型号
TT3 1-4-4 TT3 1-4-4-23 TT3 2,5-4-4 TT3 2,5-4-4-23 TT3 2,5-69-4 TT3 5-4-4 TT3 5-4-4-23 TT3 6,3-4-4
TT3 6,3-4-4-23 TT3 8-4-4 TT3 8-4-4-23 TT3 10-4-4 TT3 10-4-4-23 TT3 10-69-4 TT3 12,5-4-4 TT3 12-4-4-23
TT3 16-4-4 TT3 16-4-4-23 TT3 20-4-4 TT3 20-4-4-23 TT3 20-69-4 TT3 25-4-4 TT3 25-4-4-23 TT3 25-69-4
TT3 30-4-4 TT3 30-4-4-23
