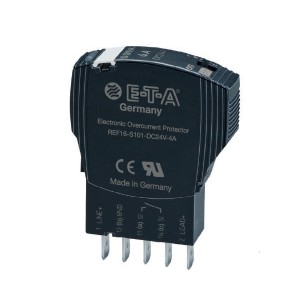

E-T-A 断路器 型号：REF16-S114-DC24V-1A
REF16-S器件扩展了产品组»电子过流保护«，适用于DC 24 V应用。
宽度仅为12.5 mm，可选择性地保护所有DC 24 V负载电路。这是通过在短路情况下的有效电子电流限制和通常为1.25×IN的过载关闭的组合来实现的。结合ETA插座80plus和81plus，REF16-S
可以快速，方便，灵活地安装。基座允许通过插入式桥接器进行配电和信号分配。
此外，REF16-S锁定在插座上，可以分配给键控引脚固定电流或插槽。安装尺寸符合内置安装标准DIN 43880。
DC 24 V开关电源在自动化技术中经常使用。但是，在过载的情况下，它们控制输出电压，该电压应为所有连接负载供电。因此，如果系统的单个用户中发生错误，则所有其他负载电路中的电压都会中断。通常，这不仅会导致未定义的错误情况，甚至会导致机器或系统停机。
这正是REF16-S通过比开关电源更快地响应过载条件而介入的地方。最大可能的过电流通常限制在所选额定电流的1.25倍（见表1）。这使得可以接通高达20,000μF的容性负载，但在过载或短路时将其关闭。为了适应负载条件，额定电流的固定值为0.5 A ... 10 A. 操作和故障条件由多色LED，无电位信号触点或集成的短路保护状态输出指示。通过远程复位信号或遥控信号ON / OFF可以进行远程操作。直接在设备上的手动ON / OFF开关允许有针对性地调试各个负载电路。
一旦REF16-S检测到其负载电路中的过载或短路，它就会阻断负载输出晶体管，从而中断故障电路中的电流。故障排除后，REF16-S的负载输出通过电子复位信号重新激活，或通过直接按下设备上的ON / OFF开关手动重新激活。
基本特征：
技术细节：
| 工作电压UB | DC 24 V（18 ... 30 V） |
| 连接 |
LINE +（1） GND（12（b）） |
| 额定电流IN |
固定电流： 0.5 A，1 A，2 A，3 A，4 A，6 A，8 A，10A |
| 静态电流I0 |
在ON状态：典型值8 mA， |
| 通过发信号通知运行状态 |
-单元被切换 的负载电路控制 橙： -过载，直至关机 红色： -一个过载/短路之后 断开 短路到关断- -在低电压 -设备经由关断 控制输入IN + ：OUT 经由设备关- 开/关开关 - 缺少工作电压
|
| 负载电路 | |
| 负载输出 |
功率MOSFET开关输出 （加开关） |
| 连接 | 负荷+（2） |
| 过载和短路电流关闭 |
典型值1.25 x IN ，有效电流限制 |
| 断开 |
见时间/电流特性 典型值80 - 800 ms，具体取决于额定电流 |
| 温关断 |
内部温度监控， 电子关机 |
|
低压 工作电压监控 |
OFF：典型UB <14 V ON：典型UB> 17 V ，自动OFF和ON切换 |
| 接通延迟tStart |
每次上电后， 复位后和应用UB 后2 ms |
| 关闭负载电路 | 电子关闭，无电流隔离 |
| OFF状态下负载电路中的漏电流 | 典型值1 mA |
| 电容负载 | 高达20000μF |
| Freilaufbeschaltung | 推荐用于感性负载的外部续流二极管 |
| 多个负载输出的并联连接 | 不允许 |
认证：
| 检查 | 额定电压 | 额定电流 |
| UL 2367 | DC 24V | 0.5 A ... 10 A. |
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | REF16-S114-DC24V-1A |
| 额定电压(AC V) | 24V |
| 电流(A) | 1A |
| 货期 | 4-6周 |
技术细节：
| 工作电压UB | DC 24 V（18 ... 30 V） |
| 连接 |
LINE +（1） GND（12（b）） |
| 额定电流IN |
固定电流： 0.5 A，1 A，2 A，3 A，4 A，6 A，8 A，10A |
| 静态电流I0 |
在ON状态：典型值8 mA， |
| 通过发信号通知运行状态 |
-单元被切换 的负载电路控制 橙： -过载，直至关机 红色： -一个过载/短路之后 断开 短路到关断- -在低电压 -设备经由关断 控制输入IN + ：OUT 经由设备关- 开/关开关 - 缺少工作电压
|
| 负载电路 | |
| 负载输出 |
功率MOSFET开关输出 （加开关） |
| 连接 | 负荷+（2） |
| 过载和短路电流关闭 |
典型值1.25 x IN ，有效电流限制 |
| 断开 |
见时间/电流特性 典型值80 - 800 ms，具体取决于额定电流 |
| 温关断 |
内部温度监控， 电子关机 |
|
低压 工作电压监控 |
OFF：典型UB <14 V ON：典型UB> 17 V ，自动OFF和ON切换 |
| 接通延迟tStart |
每次上电后， 复位后和应用UB 后2 ms |
| 关闭负载电路 | 电子关闭，无电流隔离 |
| OFF状态下负载电路中的漏电流 | 典型值1 mA |
| 电容负载 | 高达20000μF |
| Freilaufbeschaltung | 推荐用于感性负载的外部续流二极管 |
| 多个负载输出的并联连接 | 不允许 |
认证：
| 检查 | 额定电压 | 额定电流 |
| UL 2367 | DC 24V | 0.5 A ... 10 A. |
