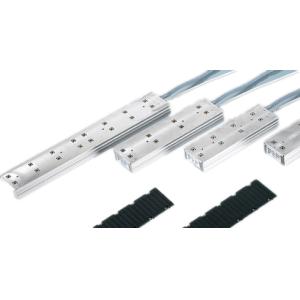

AL2000 系列三相同步直线电机配有线圈单元和磁板。 线圈单元包含一个带槽叠片铁芯，带嵌入式铜线绕组。 通常用作运动部件。 磁板包含有用来固定永久磁铁的钢板。
AL2000 系列包括 8 种不同的电机，但它们的宽度完全相同，均为 80 mm（包括磁性附件）。 这意味着，所有电机都可使用相同的磁板 可以任意组合 它们配有一个不锈钢盖，可在整个运动过程中提供保护，防止金属碎片进入磁板之间的接缝。
线圈单元为封闭式设计，防护等级为 IP 64，可用于有腐蚀作用的环境。 线圈单元还配有一根 0.5 m 的电缆和预装配连接器，因而可以通过插头连接快速连接到接线盒或伺服驱动器。 这显著降低了布线复杂性，避免发生错误。AL2xxx 系列直线电机可与 AX2xxx 或 AX5000 伺服驱动器配套使用，最适用于要求在短距离内快速加速的动态运动控制场合。
BECKHOFF倍福 直线伺服电机AL2000系列 特性
速度为 4 m/s 或 10 m/s
最大加速度 30 g
峰值力 200 N – 2000 N
无机械磨损
完全无背隙，刚性控制响应
极精确定位，高重复性
直接的推力，极低的闭锁力
极低的热阻，高设备利用率
可选水冷或非水冷操作
集成温度传感器，防止热过载
可轻松与 AX2xxx/AX5000 配套使用
通过预装配电缆，可与 AX2xxx/AX5000 连接
UL/CSA
BECKHOFF倍福 直线伺服电机AL2000系列 应用
参数适用于直线伺服电机的精确反馈系统MES 系统可记录磁板磁铁的磁场，通过内置电子线路，为AX2xxx/AX5000 系列伺服驱动器提供编码器信号，用于换相以及转速和位置控制。电机每转 24 mm，该 MES 系统便提供一个正弦振荡，精度可达 1/10 mm。
接线盒
除此之外，Beckhoff 还提供一个接线盒，在一侧连接电机电缆、反馈电缆和热保护电缆，在另一侧连接预装配的电机和编码器电缆。
BECKHOFF倍福 直线伺服电机AL2000系列 参数
绕组类型 S N
电机配置 三相同步直线伺服电机 (400…480 V AC)
峰值力 3 秒 (FP) 225 N
峰值电流 (IP) 5 A
水冷时的连续力 (Fcw) 105 N
空冷时的连续力 (Fca) 75 N
连续电流 (Ic) 1.6 A
连续功率损耗 (Pc) 80 W
力常数 (Kf) 46 N/A
电机常数 (Km) 185 N²/W
极距 24 mm
每相绕组电阻 (Rf) 3.9 Ω
每相绕组电感 (Lf) 30 mH
热电阻 (Rth) 0.96 °C/W
磁引力 (Fa) 500 N
线圈重量 (Mp) 0.9 kg
带盖时的空隙 0.4 mm
温度传感器 PTC 1 kΩ
