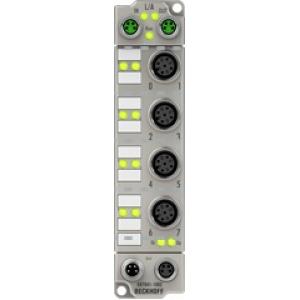

BECKHOFF倍福 运动控制端子盒ER7041-1002 描述
步进电机模块50 V DC,1.5 A,带增量编码器,ER7041-1002 EtherCAT Box用于直接连接不同的步进电机。具有紧凑设计的两个电机线圈的PWM输出级位于模块中,两个输入端用于限位开关,并覆盖宽电压和电流范围。ER7041-1002可以通过更改几个参数来调整电机和应用。64倍的微步进确保了电机操作特别安静和精确。增量编码器的连接可实现简单的伺服轴。两个数字输入和数字0.5 A输出使能端子开关和马达制动器的连接。具有锌压铸外壳的EtherCAT Box模块可用于恶劣的工业和工艺环境。具有完全密封的设计和金属表面,ER系列非常适用于需要增强负载能力和防止焊接飞溅的应用。
BECKHOFF倍福 运动控制端子盒ER7041-1002 参数
输出数量:1个步进电机,1个数字24 V直流输出
输入数量:2路数字输入,编码器系统(24 V DC编码器)
连接方式:M12,螺丝式
负载类型:单相或双极步进电机
标称电压:8 ... 50 V DC
分布式时钟:是的
协议EtherCAT
输出电流:2 x 1 A,2 x 1.5 A峰值电流(过载和短路)
最大步进频率:1000,2000,4000或8000全步/秒(可配置)
步态:64倍微步进
电流控制器频率:约30 kHz
诊断LED:误差相位A和B,失步/停滞,电源,使能
分辨率:约5000个位置(每转)
过程映像中的位宽:输入/输出:2 x 16位数据+ 1 x 16位控制/状态
电气隔离:控制电压/现场总线:是的
美国电流消耗:120 mA
特点:行程距离控制,编码器输入
BECKHOFF倍福 运动控制端子盒ER7041-1002 饰品
ZK1090-3xxx-xxxx:用于EtherCAT信号输入和输出的电缆
ZK2020-3xxx-xxxx:M8电源线
AS2021-wCy0:步进电机,50 V DC,0.83 Nm静态转矩,2.0 A静止电流
电缆,齿轮和联轴器:AS2000步进电机附件
