3相功率测量端子模块,通过 EL3403 EtherCAT 端子模块可以测量电网中所有相关的电气数据。电压可以通过直接连接 L1、L2、L3 和 N 线进行测量。所有测量后所得的电流和电压数据以均方根值形式提供。通过 EL3403 还可以计算每相的有功功率和能量消耗。电压 U 和电流 I 的均方根值,有功功率 P,视在功率 S,无功功率 Q,频率 F,相位角 cos _和最小/最大值都可以推导出来。EL3403 提供了完整的电网分析和能源管理功能,可应用到各种现场总线系统中。

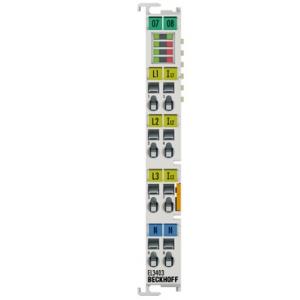

BECKHOFF倍福 测量端子模块EL3403 参数
分辨率 10 mA, 0.1 mV, 10 mW
测量值 电流、电压、有功功率、能耗、cos φ、峰值 U、I 和 P、频率
测量电压 最大 500 V AC 3~ (ULX-N: 最大 288 V AC)
测量电流 最大 1 A,通过测量变压器 x A/1 A
测量误差 0.5 % 满量程 (U/I), 1 % 计算值 (P)
测量过程 RMS 真实值
更新时间 网络同步
电气隔离 1,500 Vrms (端子模块/E-bus)
E-bus 电流消耗 195 mA (参见技术文档)
重量 约 75 g
工作/储藏温度 0…+55 °C/-25…+85 °C
相对湿度 95 %,无冷凝
BECKHOFF倍福 测量端子模块EL3403 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头,4 针,IP 20,用于现场装配
ZS1090-0005 RJ 45 插头, 8 针,IP 20,用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆,固定安装,CAT5e,4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆,拖链适用,CAT5e,4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112, 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112, 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112, 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112, 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112, 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112, 5.0 m
