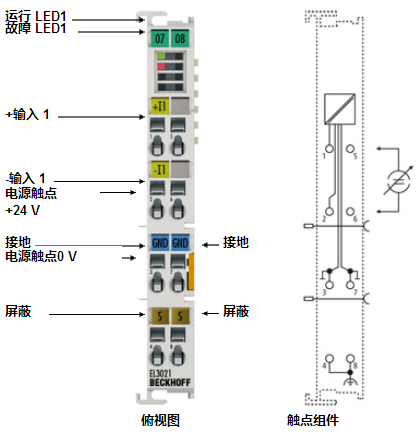

BECKHOFF倍福 模拟量输入端子模块EL3021/EL3022/EL3121/EL3122 描述
1-, 2-通道模拟量输入端子模块 4…20 mA, 差分输入，12/16 位，EL3021、EL3012、EL3121 和 EL3122 模拟量输入端子模块用于处理 4 到 20 mA 之间的信号。电流被数字化后的分辨率为 12 位（EL3021/EL3022）或 16 位（EL312/EL3122），并在电隔离的状态下被传送到上一级自动化设备。EtherCAT 端子模块的输入通道有差分输入，并具有一个公共的内部接地电位。EL3021 和 EL3121 是单通道型端子模块，具有精细分级和电气隔离的特点。EL3022 和 EL3122 型端子模块则有两个通道。该端子模块可以监测开路或过载状态。并通过 E-bus 将端子模块状态传到控制器。每个 EtherCAT 端子模块都有一个 LED 用来指示其信号状态。故障 LED 指示过载和断线状态。
BECKHOFF倍福 模拟量输入端子模块EL3021/EL3022/EL3121/EL3122 参数
输入点数 1
电源 通过 E-bus 供电
信号电流 4…20 mA
内部阻抗 < 85 Ω
输入滤波极限频率 1 kHz
共模电压 UCM 10 V 最大
分辨率 12 位
转换时间 ~ 500 µs
测量误差 < ±0.3 % (满量程)
浪涌电压保护 35 V 最大
电气隔离 500 Vrms (E-bus/信号电压)
E-bus 电流消耗 180 mA (参见技术文档)
过程映像中的位宽 输入：1 x 16 位数据, 1 x 16 位控制/状态
重量 约 55 g
BECKHOFF倍福 模拟量输入端子模块EL3021/EL3022/EL3121/EL3122 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
