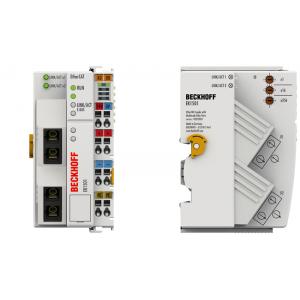

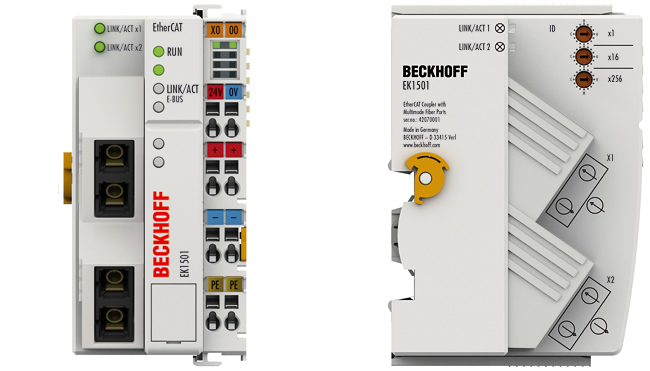

BECKHOFF倍福 EtherCAT耦合器EK1501 描述
EK1501 | 带 ID 拨码开关的 EtherCAT 耦合器，光纤。EK1501 耦合器用于连接 EtherCAT 与 EtherCAT 端子模块（Elxxxx）。一个站点由一个 EK1501 耦合器、任意多的 EtherCAT 端子模块、一个 EL9011 总线末端端子模块或一个 EtherCAT 扩展端子模块 EK1110 组成。该耦合器将来自 100BASE-FX 以太网的传递报文转换为 E-bus 信号。
使用多模玻璃光纤连接，两个耦合器之间的距离可达 2 千米 — 而如果使用单模玻璃光纤连接的 Ek1501-0010，两个耦合器之间的距离甚至可以达到 20 千米。EK1501 带有 3 个十六进制 ID 拨码开关，用于给一组 EtherCAT 设备分配一个 ID，并可以将该组设备放置在 EtherCAT 网络中的任何位置。因而，可轻松实现各种可变的拓扑结构。
BECKHOFF倍福 EtherCAT耦合器EK1501 参数
EtherCAT 端子模块数量 最多 65,534 个
外设信号类型/数量 最大 4.2 GB 可寻址 I/O 接点
组态 ID 数量 4096
协议 EtherCAT
延迟 约 1 µs
数据传输率 100 Mbaud
组态 无需配置
总线接口 2 x SC 双工
电源 24 V DC (-15 %/+20 %)
输入电流 130 mA +（总 E-bus 电流）/4 150 mA +（总 E-bus 电流）/4
E-bus 电流消耗 –
24 V DC 电流消耗 通常为 70 mA
E-bus 电流负载 2000 mA
电源触点 最大 24 V DC / 最大 10 A
重量 约 190 g
工作/储藏温度 -25…+60 °C/-40…+85 °C
相对湿度 95 %，无冷凝
抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置 IP 20/可变
认证 CE，UL，Ex
BECKHOFF倍福 EtherCAT耦合器EK1501 附件
接插件 电源线和连接器
