相关产品

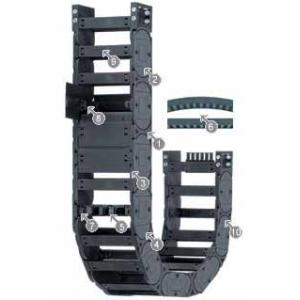

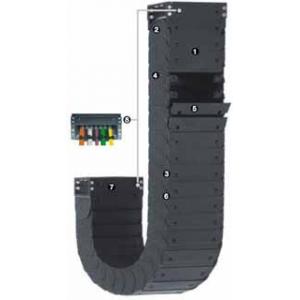

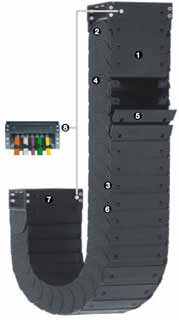

1. 有效保护电缆和软管，还可防热碎屑
2. 大针，高稳定性
3. 防碎屑的光滑外形
4. 小节距实现静音平稳的运转
5. 盖子可沿外径拆除
6. 全部封闭
7. 有“万能”紧固方法的KMA安装架
8. 适用于拖管的特殊集成去应力元件
可提供内宽 Bi: 50 - 250 mm
可提供弯曲半径 R: 100 - 300 mm
螺距: 36 mm/链节 = 28 链节数/米
IGUS易格斯 E2托管R68系列 应用
R68系列适合以下应用类型：
垂直：悬挂应用，竖直应用
水平：架空应用≤ 2,5米，滑动应用≤ 100米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
适合使用新型 "E2拖管"R68系列的场合
当您需要小节距、可静音平稳运转、内高45毫米的结实拖管时
如果内高必须达250毫米
适用于架空长度最高为2,5米和填充重量最大为10千克/米
要求具有极高的防碎屑性能
IGUS易格斯 E2托管R68系列 安装规格
内宽Bi [mm]: 50
弯曲半径R [mm]: 100
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 900
链节数量 : 25
外宽Ba [mm]: 68
H* [mm]: 264
D [mm]: 186
K [mm]: 390
H2 [mm]: 201
D2 : 200
K2 [mm]: 500
Hi [mm]: 45
Ha [mm]: 64
所要求的间隙高度是 HF=H+40毫米（在2,5千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 E2托管R68系列 技术
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 10
最大速度FLG [m/s²] 100
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
选项：- 快速法兰接头适用于短行程和长行程
建议用于架空滑行应用
适合狭小的装配尺寸
可选配圆形紧固件的通用
