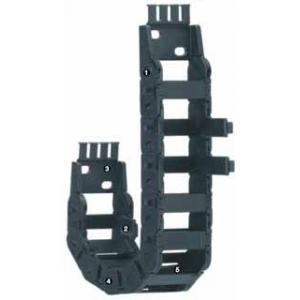

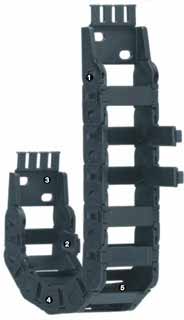

IGUS易格斯 E2迷你拖链B15系列 B15.025.048.0简介
1. 粗针和双止动器系统，实现长使用寿命和大架空长度
2. 沿外径（B15系列）扣开和/或沿内径（B15i系列）扣开可搭配！
3. 集成去应力元件的安装架
4. 防脏污的外形
5. 可进行内部分隔
IGUS易格 E2迷你拖链B15系列B15.025.048.0 应用
B15系列适合以下应用类型：
垂直：悬挂应用，竖直应用
水平：架空应用≤ 1.3米，滑动应用
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
"E2迷你型拖链"B15系列适用场合
当您需要17毫米内高且具有小弯曲半径的拖链时
适合不超过100毫米的内部宽度
适用于架空长度最高为1,2米和填充重量最大为1,5千克/米
当需要小巧结实的拖链时
当需要两件式开放拖链时
当需要内部分隔时
IGUS易格斯 E2迷你拖链B15系列B15.025.048.0 安装规格
内宽Bi [mm]: 15
弯曲半径R [mm]: 38
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 701
链节数量 : 23
外宽Ba [mm]: 26
H* [mm]: 99
D [mm]: 95
K [mm]: 185
H2 [mm]: 102
D2 : 95
K2 [mm]: 185
Hi [mm]: 17
Ha [mm]: 23
每链节重量 [g]: -
重量 [kg/m]: 0.35
所要求的间隙高度是 HF=H+20毫米（在0,5千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 E2迷你拖链B15系列B15.025.048.0 技术优势
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
建议用于架空滑行应用
适合狭小的装配尺寸
带卡箍束带板的去应力元件
多种旋转角度，便于灵活装配
通过众多接头选项，可在拖链的固定端/移动端选择不同的紧固方式（活动式）
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | B15.015.038.0 |
| 半径方向 | 沿外径方向可打开 |
| Bi 内高(mm) | 15 |
| Ba 外宽(mm) | 26 |
| R 弯曲半径(mm) | 038 |
| 重量(kg/m) | ≈0.35 |
| 接头 | 1015.34PZ |
| 货期 | 6-8周 |
