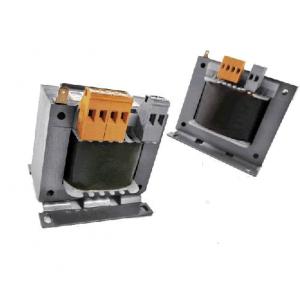

Block 变压器 ST 1000/4/23 FA-NR:138228
常规数据
测量输入电压 230 ‑ 690 Vac
测量输出电压 12 ‑ 230 Vac
测量功率 20 ‑ 2500 VA
绝缘材料级 B
环境温度 最大 40 °C
有效度至 96 %
防护等级 IP 00
优点
通过降低接头电流获得良好的接通表现
紧凑的机构实现每次流量的高功率
主端 ±5 % 支路用于匹配电压
良好的防腐蚀和通过真空浸透 BLOCKIMPEX 确保较小的噪声
接线端子触摸保护 ，符合 UVV BGV A3 要求
用带长孔的坚固金属支撑角铁实施便捷固定
Block 变压器 ST 1000/4/23 型号应用
作为用于输入和输出端电气隔离的控制变压器。 通过设计使得该变压器适用于符合 VDE 0113 要求控制装置的电源供给。
作为用于输入和输出端安全电气隔离的隔离变压器。 该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
作为用于输入和输出端安全电气隔离的保护变压器。 通过限制输出电压，该变压器适用于 SELV 及 PELV 的电路搭建。
ST 20/11/24 ST 20/11/11 ST 20/11/23 ST 20/23/12 ST 20/23/24 ST 20/23/23 ST 20/4/23 ST 63/11/24 ST 63/11/11
ST 63/11/23 ST 63/23/12 ST 63/23/24 ST 63/23/23 ST 63/4/24 ST 63/4/42 ST 63/4/23 ST 63/44/23 ST 63/69/23
ST 100/11/24 ST 100/11/11 ST 100/11/23 ST 100/23/12 ST 100/23/24 ST 100/23/23 ST 100/4/24 ST 100/4/23 ST 100/69/23
ST 130/11/24 ST 130/11/11 ST 130/11/23 ST 130/23/24 ST 130/23/11 ST 130/4/23 ST 130/69/23 ST 160/11/24 ST 160/11/11
ST 160/11/23 ST 160/23/24 ST 160/23/23 ST 160/4/24 ST 160/4/23 ST 160/69/23 ST 250/11/11 ST 250/11/24 ST 250/11/23
ST 250/23/12 ST 250/23/24 ST 250/23/42 ST 250/23/23 ST 250/4/23 ST 250/44/23 ST 250/69/23 ST 320/11/24 ST 320/11/11
ST 320/11/23 n/a ST 320/23/23 ST 320/4/23 ST 320/69/23 ST 400/11/24 ST 400/11/11 ST 400/11/23 n/a ST 400/23/23 ST 400/4/24
ST 400/4/23 ST 400/69/23 ST 500/11/11 ST 500/11/23 ST 500/23/23 ST 500/4/23 ST 500/44/23 ST 500/69/23 ST 630/11/11
ST 630/11/23 ST 630/4/23 ST 630/69/23 ST 800/11/11 ST 800/11/23 ST 800/23/23 ST 800/4/23 ST 800/44/23 ST 800/69/23
ST 1000/11/11 ST 1000/11/23 ST 1000/23/23 ST 1000/4/23 ST 1000/44/23 ST 1000/5/23 ST 1000/69/23 ST 1600/4/23
ST 1600/69/23 ST 2000/4/23 ST 2000/69/23 ST 2500/4/23 ST 2500/69/23
Block 变压器 ST 1000/4/23 参数
ST 20/11/24
ST 20/11/11
ST 20/11/23
ST 20/23/12
ST 20/23/24
ST 20/23/23
输入
测量输入电压
115 Vac
115 Vac
115 Vac
230 Vac
230 Vac
230 Vac
输入分路
±5 %
±5 %
±5 %
±5 %
±5 %
±5 %
测量频率
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
输出
测量输出电压
24 Vac
115 Vac
230 Vac
12 Vac
24 Vac
230 Vac
测量功率 VDE (DB cos phi=1)
20 VA
20 VA
20 VA
20 VA
20 VA
20 VA
测量功率 VDE (KB cos phi=0.5)
42 VA
42 VA
42 VA
42 VA
42 VA
42 VA
空载电压（ca. x 系数)
1.1
1.1
1.1
1.1
1.1
1.1
有效度
81.0 %
81.0 %
81.0 %
81.0 %
81.0 %
81.0 %
標準
分级
保护变压器
隔离变压器
隔离变压器
保护变压器
保护变压器
隔离变压器
许可
许可
cURus, ENEC 10 (VDE)
cURus, ENEC 10 (VDE)
cURus, ENEC 10 (VDE)
cURus, ENEC 10 (VDE)
cURus, ENEC 10 (VDE)
cURus, ENEC 10 (VDE)
环保
环境温度 最大
40 °C
40 °C
40 °C
40 °C
40 °C
40 °C
冷却方法
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
安全性 和 防护等级
类型
开放式
开放式
开放式
开放式
开放式
开放式
绝缘材料级
VDE=B, UL=class 105
VDE=B, UL=class 105
VDE=B, UL=class 105
VDE=B, UL=class 105
VDE=B, UL=class 105
VDE=B, UL=class 105
防护等级
IP 00
IP 00
IP 00
IP 00
IP 00
IP 00
防护等级（预备）
I
I
I
I
I
I
防短路
非防短路
非防短路
非防短路
非防短路
非防短路
非防短路
PRI
设置范围
0,16 ‑ 0,25 A
0,16 ‑ 0,25 A
0,16 ‑ 0,25 A
0,10 ‑ 0,16 A
0,10 ‑ 0,16 A
0,10 ‑ 0,16 A
设置值
0.23 A
0.23 A
0.23 A
0.11 A
0.11 A
0.11 A
接口 和 安装
接口
螺栓端子
螺栓端子
螺栓端子
螺栓端子
螺栓端子
螺栓端子
固定方式
支撑板
支撑板
支撑板
支撑板
支撑板
支撑板
固定螺栓
M4
M4
M4
M4
M4
M4
尺寸 和 重量
重量
0.70 kg
0.70 kg
0.70 kg
0.70 kg
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | ST 1000/4/23 |
| 订货号 | FA-NR:138228 |
| 输入电压(Vac) | 400 |
| 输出电压(Vac) | 230 |
| 功率(VA) | 1000 |
| 货期 | 现货 |
