相关产品
剩余电流监测系统（RCMS）系统包括一个或多个差分电流监测RCMS460-D / L或RCMS490-D / -L，它可以检测并通过分析相关的测量电流变压器故障，剩余和工作电流在接地电源，要监视的系统的最大电压取决于用于母线系统，或进行电缆或电线的测量电流互感器的额定绝缘电压。
对于极敏感的数据采集（符合IEC / TR 60755：B型）闭合测量电流互感器W需要AB系列。对于W，每组6测量电流互感器需要AB的AN420或AN110。
对于交流和脉冲电流（符合IEC / TR 60755：A类），测量电流互感器W系列（关闭），WR（矩形），WS（整除），并用 WF（灵活）。
各测量电流互感器可以连接在监视设备的测量信道的任意组合。每个RCMS460-D / -L和RCMS490-D / -L有12个测量通道。
经由BMS总线（RS-485接口与BMS协议）高达90残余电流监测设备可以连接，从而达到1080测量信道（电路）被监视。
为的人员，消防和植物保护的目的，频率响应可以相应地设置。测得的电流进行分析，以谐波。

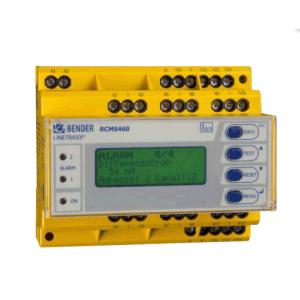

Bender本德尔 剩余电流监视仪 RCMS460-D 特点
Bender本德尔 剩余电流监视仪 RCMS460-D 应用
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 |
|---|
| 型号 | 电源电压美国标准 | 序列号 |
|---|---|---|
| AN420-2 (Netzgerät zur Versorgung von max. 6 Messstromwandlern W…AB) |
DC 70…276 V* AC 70…276 V*, 42…460 Hz |
B94053100 B74053100 |
| AN110-1 (Netzgerät zur Versorgung von max. 6 Messstromwandlern W…AB) |
AC 20…60 V DC 18…72 V |
B94053101 |
| AN110-2 (Netzgerät zur Versorgung von max. 6 Messstromwandlern W…AB) |
AC 90…264 V DC 100…353 V |
B94053102 |
| DI-1DL (Busverstärker) | AC 85…260 V, 50…60 Hz | B95012047 |
| AN471 (Netzgerät für DI-1) |
AC 230 V, 50…60 Hz/ AC, DC 20 V |
B924189 |
协议转换器
| 型号 | 电源电压美国标准 | 序列号 |
|---|---|---|
| COM460IP | AC/DC 76…276 V, 42…460 Hz | B95061010 |
| COM462RTU | AC/DC 76…276 V, 42…460 Hz | B95061022 |
| FTC470XDP | DC 85…276 V / AC 85…276 V, 50…400 Hz | B95061000 |
RCMS和AN420和AN110 - 用于测量电流互感器W¯¯... AB连接电缆
| 型号 | 长/米 | 序列号 |
|---|---|---|
| WXS-100 | 1 | B98080506 |
| WXS-250 | 2,5 | B98080507 |
| WXS-500 | 5 | B98080508 |
| WXS-1000 | 10 | B98080509 |
脉冲测量灵敏电流互感器RCMS460 / 490
| 型号 | 内径/毫米 | 形状 | 序列号 |
|---|---|---|---|
| W20 | 20 | rund | B98080003 |
| W35 | 35 | rund | B98080010 |
| W60 | 60 | rund | B98080018 |
| W120 | 120 | rund | B98080028 |
| W210 | 210 | rund | B98080034 |
| WR70x175 | 70 x 175 | rechteckig | B98080609 |
| WR115x305 | 115 x 305 | rechteckig | B98080610 |
| WS20x30 | 20 x 30 | teilbar | B98080601 |
| WS50x80 | 50 x 80 | teilbar | B98080603 |
| WS80x120 | 80 x 120 | teilbar | B98080606 |
极敏感的测量电流互感器RCMS460 / 490
| 型号 | 内径/毫米 | 形状 | 序列号 |
|---|---|---|---|
| W20AB | 20 | rund | B98080008 |
| W35AB | 35 | rund | B98080016 |
| W60AB | 60 | rund | B98080026 |
| W120AB | 120 | rund | B98080041 |
| W210AB | 210 | rund | B98080040 |
灵活的测量电流互感器（脉冲电流敏感）为RCMS460 / 490
| 型号 | 内径/毫米 | 电源电压美国标准 | 序列号 |
|---|---|---|---|
| WF170-1 | 170 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080201 |
| WF170-2 | 170 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080202 |
| WF250-1 | 250 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080203 |
| WF250-2 | 250 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080204 |
| WF500-1 | 500 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080205 |
| WF500-2 | 500 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080206 |
| WF800-1 | 800 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080207 |
| WF800-2 | 800 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080208 |
| WF1200-1 | 1200 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080209 |
| WF1200-2 | 1200 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080210 |
饰品
| 型号 | 序列号 |
|---|---|
| Montageclip für Gehäuse XM420 (je Gerät 1 Stck. erforderlich) | B98060008 |
| Schnappbefestigung für W20…, W35… | B98080501 |
| Schnappbefestigung für W60… | B98080502 |
| XM460 Einbaurahmen, 144 x 82 mm | B990995 |
Bender本德尔 剩余电流监视仪 RCMS460-D系列相关型号
| 型号 | 电源电压美国标准 | 序列号 |
|---|---|---|
| RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001 |
| RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009 |
| RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002 |
| RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010 |
Bender本德尔 剩余电流监视仪 RCMS460-D系列技术参数接线等PDF文档
