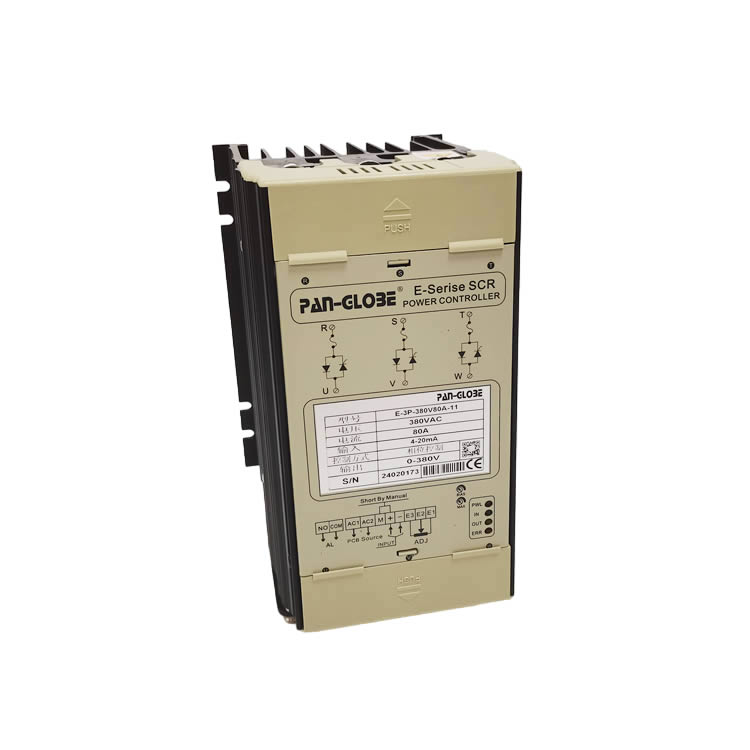

PAN-GLOBE泛达 SCR电力控制器 调功器 E-3P-380V80A-11

PAN-GLOBE SCR系列电力调整器、、SCR电力控制器（SCR POWER CONTROLLER），目前在工业中已被广泛应用于各种电力设备中，诸如窑炉、热处理炉、电气高温炉、高周波机械、电镀设备、印染设备、涂装设备、射出机、押出机等等，然而因为负载的不同，使用环境的限制，而又有各种不同的控制模式及各种追加配备，如相位控制（Phase Angle Control），分配式零位控制（Distributed Zero Crossover），时间比例零位控制（Time Proportional Zero Crossover）。基于此，PAN-GLOBE研制了P/E系列各种不同控制模式之电力控制器，以满足各用户的需要。

P/E系列SCR电力控制器，完全采用SCR POWER MODULE密封的IC化电路板，使整个控制器简单轻便，以提高控制器的可靠度，当要使用本控制器时，请详读本说明，以了解各种控制器的结构、功能、接线方法。
SCR电力控制器有多种不同的叫法：如晶闸管电力控制器，可控硅电力调节器，可控硅电力调功器，功率控制器等，虽然叫法不同，但所指的都是同一种产品。PAN-GLOBE以SCR电力控制器来命名。

1、原理简介
SCR电力控制器的基本原理是通过控制信号输入，去控制串在主回路中的SCR（晶闸管）模块，改变主回路中电压的导通与关断，由此达到调节电压或功率的目的。控制器一般是由控制板加上主机（主回路）组成。
SCR电力控制器又可分为调压器和调功器。
采用相位控制模式的SCR电力控制器可叫做调压器，它可以方便地调节电压有效值，可用于电炉温度控制，灯光调节，异步电动机降压软启动和调压调速等，也可用做调节变压器一次侧电压，代替效率低下的调压变压器。
采用零位控制模式的SCR电力调节器可叫做调功器，也叫周波控制器。它对交流电压的周波进行控制，通过控制负载电压的周波通断比来控制负载的功率，多用于大惯性的加热器负载。采用这种控制，即实现了温度控制，又消除了相位控制时带来的高次谐波污染电网，不过控制精度有所降低。

2、控制模式比较
综观国内外SCR电力控制器产品，控制模式无非就是两种：相位控制和零位控制（分配式零位控制、时间比例零位控制）。台湾PAN-GLOBE PID调节器：E4、E6、E7、E8、E9,P900系列
E4-101-010-000 E4-201-010-000 E4-201-020-000 E4-301-010-000 E4-301-030-000
E系列/微电脑人工智能PID控制器
E6-000-010-000 E6-101-010-000 E6-201-010-000 E6-301-010-000 E7-101-010-000
E7-201-010-000 E7-201-020-000 E7-301-010-000 E7-301-030-000
E系列/微电脑人工智能PID控制器
E8-000-010-000 E8-000-030-000 E8-101-010-000 E8-102-010-000 E8-103-010-000
E8-201-010-000 E8-301-010-000 E8-303-030-000
E系列/微电脑人工智能PID控制器
E9-101-010-000 E9-102-010-000 E9-103-010-000 E9-201-010-000 E9-301-010-000
E9-303-030-000 E-1P-220V30A-1 E-1P-220V40A-1 E-1P-220V50A-1 E-1P-220V75A-1
E-1P-220V100A-1 E-1P-220V125A-1 E-1P-220V160A-1 E-1P-220V200A-1 E-1P-220V300A-1
E-3P-220V30A-1 E-3P-220V40A-1 E-3P-220V50A-1 E-3P-220V80A-1 E-3P-220V100A-1
E-3P-220V125A-1 E-3P-220V160A-1 E-3P-220V200A-1 E-3P-220V300A-1 E-3P-380V30A-1
E-3P-380V40A-1 E-3P-380V50A-1 E-3P-380V80A-1 E-3P-380V100A-1 E-3P-380V125A-1
E-3P-380V160A-1 E-3P-380V200A-1 E-3P-380V300A-1
P系列可控硅(电力调节器)型号
P-1P-110V40A-10 P-1P-110V50A-10 P-1P-110V60A-10 P-1P-110V70A-10 P-1P-110V80A-10
P-1P-110V90A-10 P-1P-110V100A-10 P-1P-110V160A-10 P-1P-110V200A-10 P-1P-110V300A-10
P-1P-110V400A-10 P-3P-110V40A-10 P-3P-110V50A-10 P-3P-110V60A-10 P-3P-110V70A-10
P-3P-110V80A-10 P-3P-110V90A-10 P-3P-110V100A-10 P-3P-110V160A-10 P-3P-110V200A-10
P-3P-110V300A-10 P-3P-110V400A-10 P-3P-220V40A-10 P-3P-220V50A-10 P-3P-220V60A-10
P-3P-220V70A-10 P-3P-220V80A-10 P-3P-220V90A-10 P-3P-220V100A-10 P-3P-220V160A-10
P-3P-220V200A-10 P-3P-220V300A-10 P-3P-380V400A-10 P-3P-380V60A-10 P-3P-380V70A-10
P-3P-380V80A-10 P-3P-380V90A-10 P-3P-380V100A-10 P-3P-380V160A-10 P-3P-380V200A-10
P-3P-380V300A-10 P-3P-380V400A-10 P-3P-440V40A-10 P-3P-440V60A-10 P-3P-440V70A-10
P-3P-440V80A-10 P-3P-440V90A-10 P-3P-440V100A-10 P-3P-440V160A-10 P-3P-440V200A-10
P-3P-440V300A-10 P-3P-440V400A-10
