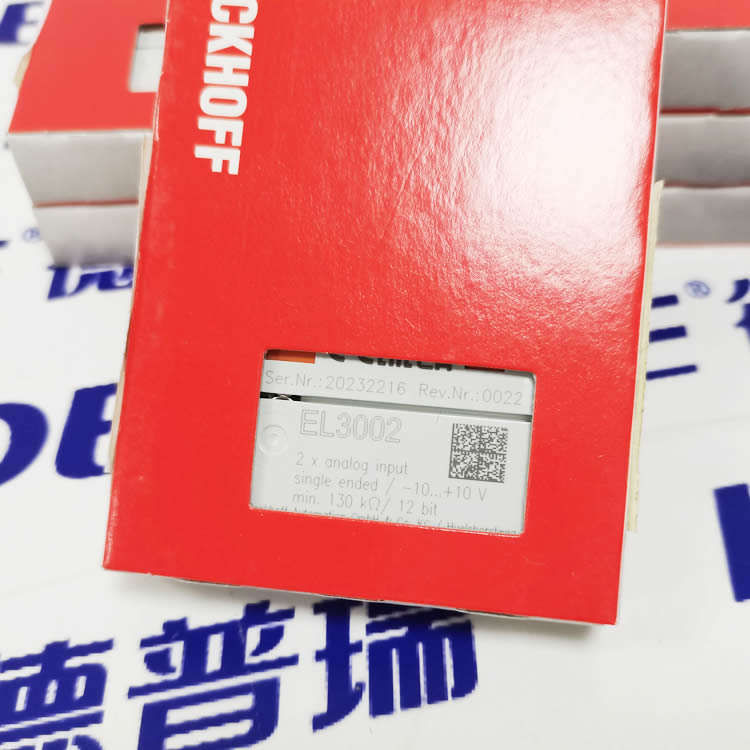

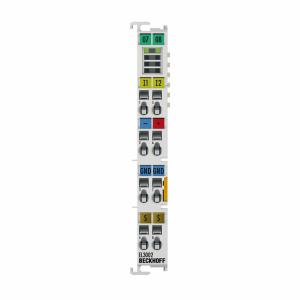

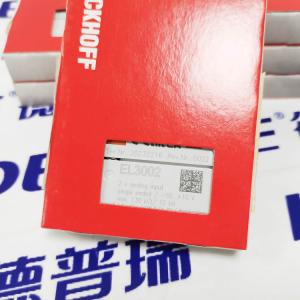

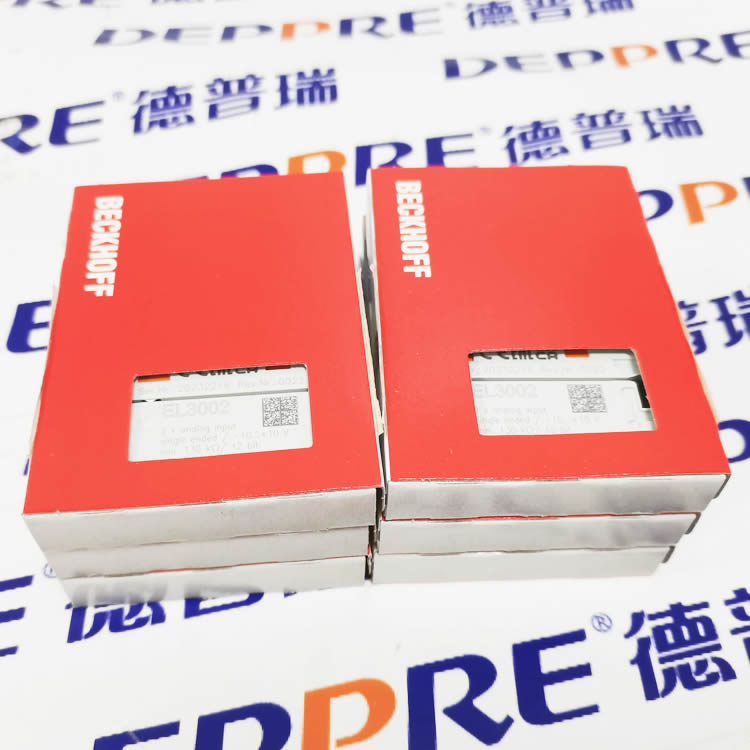

EL3002系列 |EtherCAT端子模块, 2通道模拟量输入, 电压, ±10 V, 12位, 单端
EL3002 模拟量输入端子模块可处理 -10 至 +10 V 范围内的信号。电压被数字化为12位的分辨率,并以电气隔离的方式传输到更高级别的自动化设备。EtherCAT 端子模块的输入通道是单端输入,具有公共的内部接地电位。EtherCAT 端子模块的信号状态由发光二极管指示。
EL3002系列技术数据:
输入数量 2(单端)
电源 通过E-bus
科技 单端
信号类型 单端
信号电压 -10...+10 V
分布式时钟 –
内阻 > 130 kΩ
输入滤波器限制频率 1 赫兹
介电强度 麦克斯。30 伏
转换时间 0.625 ms 默认设置,可配置,多路复用
分辨率 12 位(16 位表示,包括符号)
测量误差/不确定度 < ±0.3 % (相对于满量程值)
电气隔离 500 V (E-bus/场电位)
电流消耗电源触点 –
电流消耗 E-bus 类型。130毫安
进程映像中的位宽 输入:8字节
配置 无需地址或配置设置
功能特性 标准和紧凑的过程图像,可切换的测量数据表示,可激活的FIR/IIR过滤器,限值监控,过程数据中的过载显示
重量 大约 70 g
工作/储存温度 -25...+60 °C/-40...+85 °C
相对湿度 95 %, 无冷凝
抗振动/冲击性 符合 EN 60068-2-6/EN 60068-2-27
EMC抗扰度/辐射 符合 EN 61000-6-2/EN 61000-6-4
保护。额定值/安装位置 IP20/可变
可插拔接线 适用于所有 ESxxxx 终端
认证/标记 CE、UL、ATEX、IECEx
防爆标记 ATEX:
II 3 G Ex nA IIC T4 Gc IECEx:
Ex ec IIC T4 Gc
