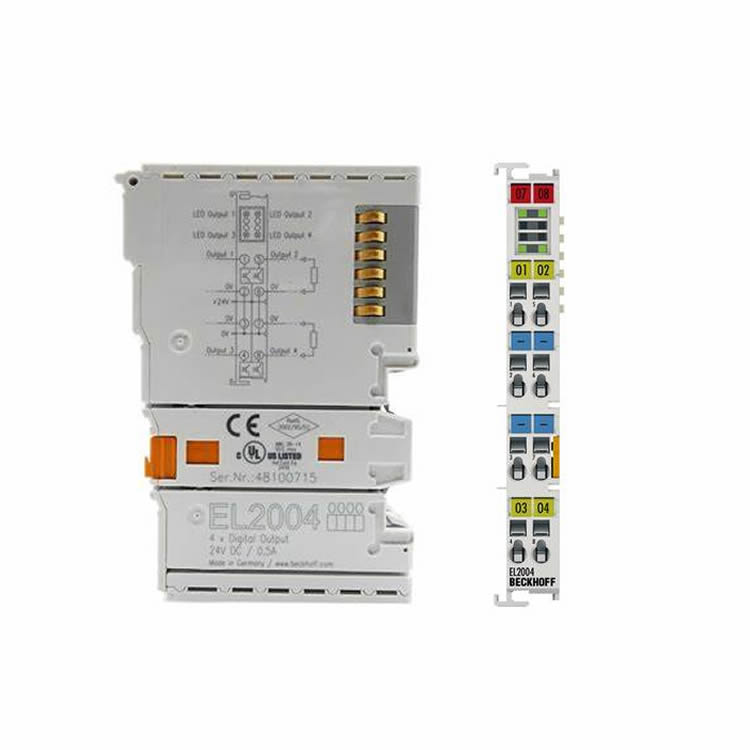

EL2004 | EtherCAT 端子模块，4 通道数字量输出，24 V DC，0.5 A
EL2004 数字量输出端子模块以电气隔离的形式将自动化设备中的二进制 24 V DC 控制信号传输到过程级中的执行器上。该款 EtherCAT 模块有 4 个通道，每个通道都有一个 LED 指示灯显示信号状态。
功能特点：
可连接不同类型的负载（阻性负载、感性负载、灯具负载）
每通道最大输出电流为 0.5 A
输出端具有短路保护和极性反接保护功能
EL2004技术参数：
连接技术 二线制
输出数量 4
额定电压 24 V DC（-15 %/+20 %）
负载类型 阻性负载、感性负载、灯具负载
分布式时钟 –
最大输出电流 每通道 0.5 A（短路保护）
短路电流 典型值 < 2 A
反向电压保护 是
断裂能 < 150 mJ/通道
开关时间 典型值 TON：60 µs，典型值 TOFF：300 µs
E-bus 电流消耗 典型值 100 mA
电气隔离 500 V（E-bus/场电位）
电源触点电流消耗 典型值 15 mA + 负载
过程映像中的位宽 4 个输出
配置 无需地址或组态设置
重量 约 55 g
工作/储藏温度 -25…+60 °C/-40…+85 °C
相对湿度 95 %，无冷凝
抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置 IP20/可变
可插拔接线 适用于所有 ESxxxx 端子模块
认证/标记 CE、UL、ATEX、IECEx、DNV GL
防爆标志 ATEX：
II 3 G Ex ec IIC T4 Gc
IECEx：
Ex ec IIC T4 Gc
