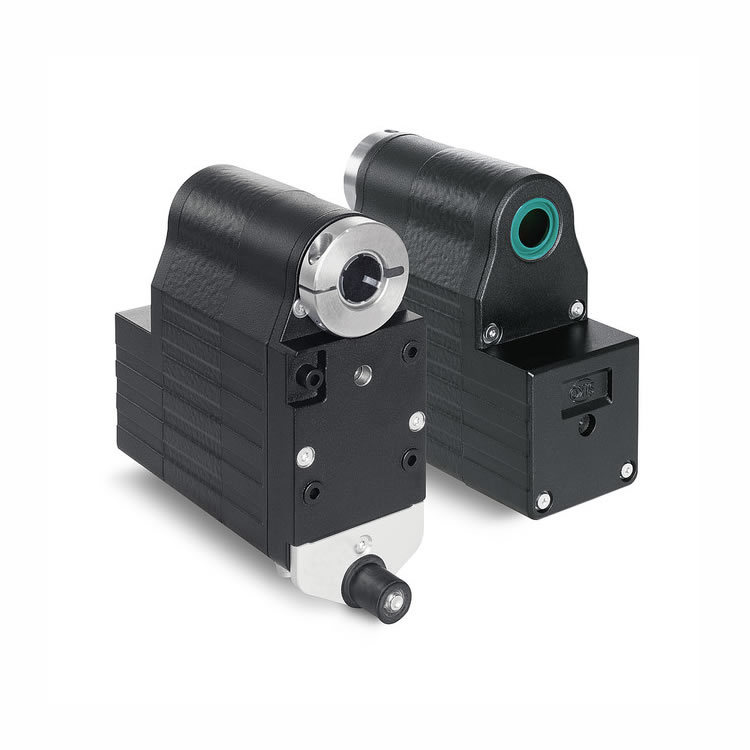

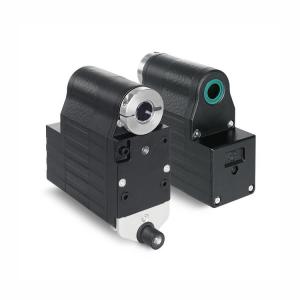

用于简单定位任务的高性能紧凑型执行器
安装方便
通孔空心轴最大可达ø14 mm
输出轴上集成磁性位置编码器
通过电缆或连接器进行电气连接
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 轴 | 黑色精钢 | |
| 住房 | 铝，粉末涂层锌压铸 | |
| 额定扭矩/额定转速 | 1.1 Nm 在 430 转/分时 | i = 12.4（70 W 电机） |
| 225 转/分时为 2.1 Nm | i = 24（70 W 电机） | |
| 4.2 牛米/分 110 转/分 | i = 48（70 W 电机） | |
| 操作模式 | S3 间歇运行：25 % DC，10 分钟。 | EN 60034-1 |
| 重量 | ~1.5 千克 |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 工作电压 | 0 ...24 V 直流 | 70 W 电机 |
| 电源输入 | 70 瓦 | |
| 额定电流 | 2.9 A ±10 % （70W-M） | 3.2 A 最大负载电流 |
| 4.1 A ±10 % （70W-G） | 4.5 A 最大负载电流 | |
| 连接类型 | 2 个 M9 插头连接器 | 4 极，1x 引脚;3 针，1x 引脚 |
2 个 M9 插头连接器 | 4 极，1x 引脚;8 针，1x 引脚 |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 工作电压 | 5 V 直流 ±5 % | LD5 位置编码器 |
| 24 V 直流 ±20 % | LD24 + 操作位置编码器 | |
| 电流消耗 | ≤35 毫安 | |
| 输出电路 | 线路驱动器 （RS422） | LD5 + LD24 位置编码器 |
| 推拉 | 操作位置编码器 | |
| 输出信号 | A， B， 0， /A， /B， I | |
| 脉冲频率 | ≤20千赫 |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 额定功率 | 70 °C 时为 2 W | P10 位置编码器 |
| 电阻公差 | ±5 % | P10 位置编码器 |
| 标准端子电阻 | 0.2 % 或 1 Ω | P10位置编码器（始终为较高值） |
| 线性公差 | ±0.25 % | P10 位置编码器 |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 工作电压 | 24 V 直流 ±20 % | 在≤500 Ω负载 |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 工作电压 | 24 V 直流 ±20 % | I负载 ≤10 mA |
| 特征 | 技术参数 | 附加信息 |
|---|---|---|
| 环境温度 | 0 ...70 °C | |
| 0 ...80 °C | 不带位置编码器 | |
| 储存温度 | -20 ...80 °C | |
| 相对湿度 | 冷凝不允许 | |
| 电磁兼容 | EN 61800-3，第二环境 | 抗干扰性/抗干扰性 |
| EN 61800-3， C3 | 发射干扰/发射 | |
| 防护等级 | 防护等级63 | EN 60529，带安装的配接连接器 |
| 抗冲击性 | 500 m/s2，11 毫秒 | EN 60068-2-27 |
| 抗振性 | ≤100 m/s2， 5 ...150赫兹 | EN 60068-2-6 |
