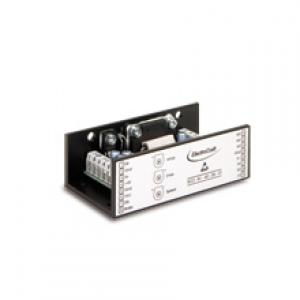

ELECTROCRAFT 速度控制器SC0-B1系列 描述
技术：无刷速度控制
象限：2
额定电流：18A 40A或
专为无刷直流电机而设，最高功率可达175W
这个2象限无刷直流电机速度控制器载于细小的密封式铝模块上，可以轻易地安装仪表盘之上。
这驱动器有启动/停止控制,方向及设定值的输入。这驱动器提供最大至5A的可调电流限制，并可采用12-40 VDC的电源电压。
ElectroCraft 速度控制器SC0-B1系列 优点
此款驱动器可耐高电流及耐高温，并采用最先进的双桥金氧半场效晶体管驱动来实现大的运行效益。
该驱动器可以简单的螺钉终端进行控制,并与输入,电源及电机连接。
ElectroCraft 速度控制器SC0-B1系列 参数
控制输入
霍尔输入信号A，B，C TTL / +6 VDC
设定值 0至+ 5VDC
禁用 开路集电极/ TTL / CMOS /开关
Dir 开路集电极/ TTL / CMOS /开关
输出
霍尔传感器辅助电压源 + 6VDC / 20mA
电位器
电位器功能 电机速度/最大/最大速度
机械规格
尺寸（长x宽x高）英寸/（mm） 6.69×3.54×1.77 /（170）×（90）×（45）
重量盎司/（克） SCO-B1-50-18：13.4（380）
SCO-B1-50-40：14.11（400）
SCO-B1-60-18：13.4（380）
工作温度（°C） -10至+45
储存温度（°C） -40至+85
湿度范围不冷凝（％rH） 20％至80％相对，无冷凝
操作模式
操作模式 霍尔传感器进行速度控制
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
ElectroCraft 速度控制器SC0-B1系列 可选配件
| 照片 | 型号编号 | 描述 |
|---|---|---|
 |
IA310x |
无刷驱动器进行了优化扼流模块。 电感：IA3100 = 3x50uH;IA3101 = 3x100uH 额定电流：10A |
ElectroCraft 速度控制器SC0-B1系列 参数
| 型号 |
电源电压 （VDC） |
辅助电压 （VDC） |
连续电流 （安培） |
峰值电流 （安培） |
最大功率 （瓦） |
频率 功率输出级 （千赫） |
效率 （％） |
|---|---|---|---|---|---|---|---|
| SCO-B1-50-18 | 20 - 50 | - | 18 | - | 900散热器 | 20 | 95 |
| SCO-B1-50-40 | 20 - 50 | - | 40 | - | 2000散热器 | 20 | 95 |
| SCO-B1-60-18 | 30 - 60 | - | 18 | - | 1080散热器 | 20 | 95 |
| 控制输入 | |
|---|---|
| 霍尔输入信号A，B，C | TTL / +6 VDC |
| 设置值 | 0〜+ 5VDC |
| 关闭 | 集电极开路/ TTL / CMOS /开关 |
| 迪尔 | 集电极开路/ TTL / CMOS /开关 |
| 输出 | |
| 辅助电压源的霍尔传感器 | + 6VDC /20毫安 |
| 电位器 | |
| 电位器的功能 | 电机速度/ I MAX /速度最大 |
| 机械规格 | |
| 尺寸（长x宽x高）英寸/（毫米） | 6.69点¯x3.54点¯x1.77 /（170）×（90）×（45） |
| 盎司重量/（克） |
SCO-B1-50-18：13.4（380） SCO-B1-50-40：14.11（400） SCO-B1-60-18：13.4（380） |
| 操作温度（℃） | -10至+45 |
| 储存温度（℃） | -40至+85 |
| 湿度范围无冷凝（％RH） | 20％至80％相对湿度，无冷凝 |
| 操作模式 | |
| 操作模式 | 通过霍尔传感器速度控制 |
