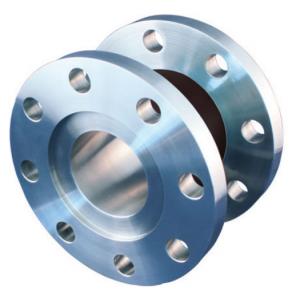

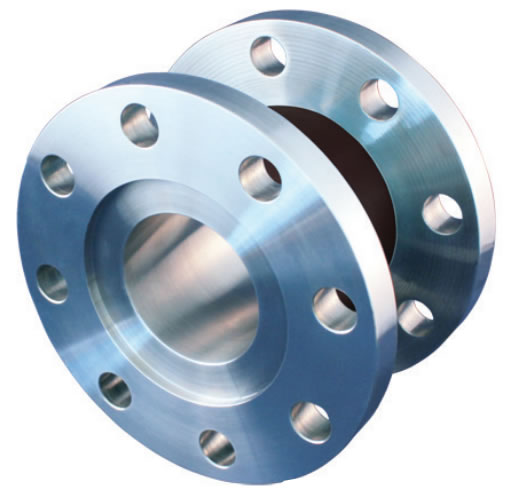

Magtrol的RT100 系列反作用扭力传感器紧凑和免维护设计，给扭力测量应用带来很多吸引人的优势。基于应变片技术，RT传感器提供高精度信号传送。 RT100系列扭力计设计用于执行顺时针和逆时针高精度静态和轻微动态旋转（限定角度）扭力测量。传感器使用法兰对法兰连接被测部件来测量轻微反作用扭力水平。主要的应用领域包括执行机构和阀门测试、紧固件测试和汽车刹车。
Magtrol RT100反作用扭力传感器 特点
额定扭力200 N·m - 50 kN.m
高精度0.05% - 0.2%
通孔
过载能力：最高至200%
紧凑
高抗扭刚度
防护等级：IP 42或IP 65
根据要求提供特殊设计
其他量程正在开发

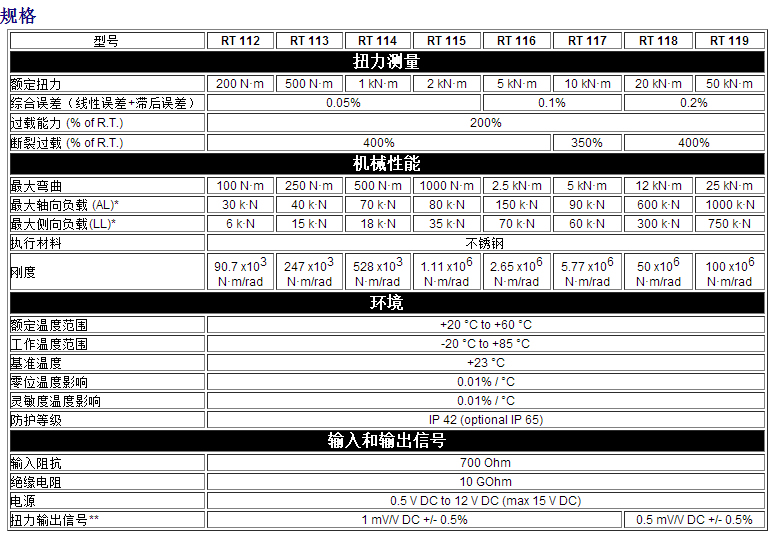

Magtrol RT100反作用扭力传感器 参数
模型 RT系列
扭矩测量
静态额定转矩 200 N·m
组合误差（线性+滞后） 0.05％
过载能力（RT的百分比） 200％
最大 静态扭矩（RT的％） 400％
机械特性
弯曲最大 100 N·m
最大轴向载荷（AL）* 30 k·N
最大横向载荷（LL）* 6 k·N
执行材料 不锈钢
刚性 90.7×10 3
N·m / rad
环境
标称温度范围 +20°C至+60°C
使用温度范围 -20°C至+85°C
参考温度 + 23°C
温度对零的影响 0.01％/℃
温度对灵敏度的影响 0.01％/℃
防护等级 IP 42（可选IP 65）
输入和输出信号
输入电阻 700欧姆
绝缘电阻 10 GOhm
电源 0.5 V DC至12 V DC（最大15 V DC）
扭矩输出信号** 1 mV / V DC +/- 0.5％
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | RT112 |
| 输出信号 | 1mV/VDC+/-0.5% |
| 扭转刚度(Nm/rad) | 200N·m |
| 货期 | 6-8周 |
