工业产品电流电压测量解决方案。用于控制、校准以及过流保护和监控。
电流传感器，是一种检测装置，能感受到被测电流的信息，并能将检测感受到的信息，按一定规律变换成为符合一定标准需要的电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
电流传感器也称磁传感器，可以在家用电器、智能电网、电动车、风力发电等等，在我们生活中都用到很多磁传感器，比如说电脑硬盘、指南针，家用电器等等。
电流传感器从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应，当原边导线经过电流传感器时，原边电流IP会产生磁力线①，原边磁力线集中
在磁芯②周围，内置在磁芯气隙中的霍尔电极③可产生和原边磁力线①成正比的大小仅几毫伏的电压，电子电路④可把这个微小的信号转变成副边电流IS⑤，并存
在以下关系式：
(1)其中，IS—副边电流；
IP—原边电流；
NP—原边线圈匝数；
NS—副边线圈匝数；
NP/NS—匝数比，一般取NP=1。
电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有100~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。
电流传感器分类
电流传感器分两大类：直流、交流电流传感器。

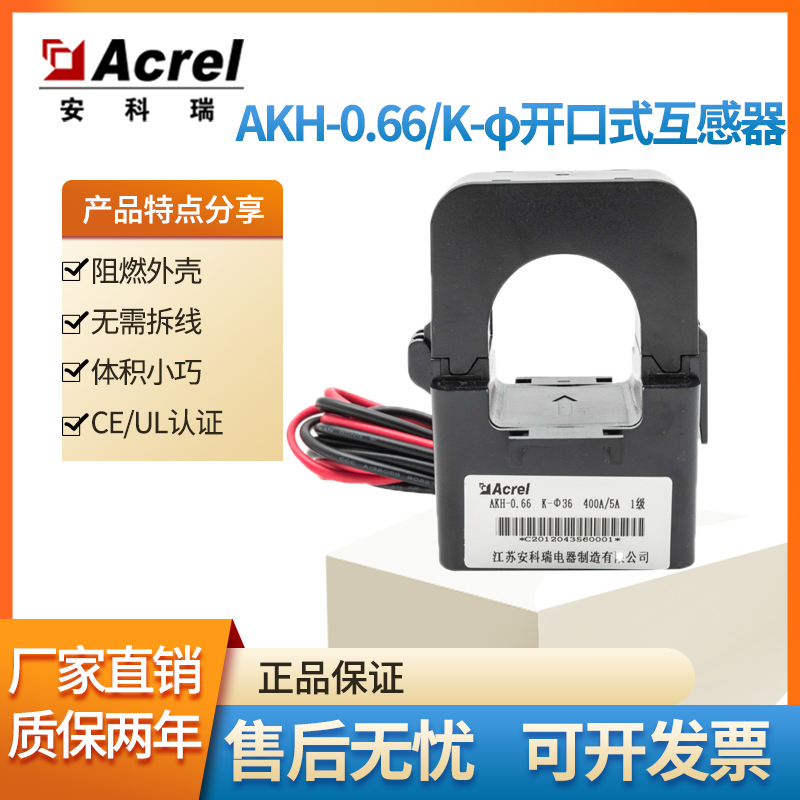

铁路传感器为铁路行业提供瞬时电流电压检测，主牵引和辅助变频的控制和保护。自动化传感器用于工业自动化领域的电量传感器，提供瞬时值，RMS，真RMS信号可以直接输入PLC，二次仪表或其他仪器。这些传感器有开口和固定两种磁芯，有盘式和导轨等不同的安装方式。通常用于电机保护、电源监控等领域。
大电流传感器用于冶铝、氯碱、有色金属冶炼等行业直流大电流的测量、控制与保护，电流测量范围可以测量500KA。精度高，工作温度范围宽广。
1、标准额定值IPN和额定输出电流ISN
IPN指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN的大小与传感器产品的型号有关。
ISN指电流传感器额定输出电流，一般为100~400mA，某些型号可能会有所不同。
2、传感器供电电压VA
VA指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。
3、测量范围Ipmax
测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN。测量范围可用下式计算：
(2)要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要高于双相供电的传感器。
4、过载
电流传感器的过载能力参见图2。发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
5、精度
霍尔效应传感器的精度取决于标准额定电流IPN。
(1) 偏移电流ISO
偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。电流传感器在生产时，在25℃，IP=0时的情况下，偏
移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。产品技术文档中提到的精度已考虑了偏移电流增加的影响。
(2) 线性度
线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。
(3).温度漂移
偏移电流ISO是在25℃时计算出来的，当霍尔电极周边环境温度变化时，ISO会产生变化。因此，考虑偏移电流ISO的最大变化是很重要的。
6、抗干扰性
(1)电磁场
闭环霍尔效应电流传感器，利用了原边导线的电磁场原理。因此下列因素直接影响传感器是否受外部电磁场干扰。
传感器附近的外部电流大小及电流频率是否变化；
外部导线与传感器的距离、外部导线的形状、位置和传感器内霍尔电极的位置；
安装传感器所使用的材料有无磁性；
所使用的电流传感器是否屏蔽；
为了尽量减小外部电磁场的干扰，最好按安装指南安装传感器。
(2)电磁兼容性
电磁兼容性EMC，（Electro -Magnetic Compatibility
）是研究电气及电子设备在共同的电磁环境中能执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作而又互不干扰，达到“兼容”状态
的一门学科。空间电磁环境的恶化越来越容易使电子元器件之间因互不兼容而引发系统的误动作，因此电工、电子设备电磁兼容性检测极有必要。由于实际生产、科
研及市场推广的迫切需要，采用已通过电磁兼容性检测的电流和电压传感器已形成共识，并已成为一个强制性标准。ABB公司的所有电流传感器自1996年1月
1日起，均已通过了EMC检测。
