温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
温度传感器工作原理
1.金属膨胀原理设计的传感器
金属在环境温度变化后会产生一个相应的延伸，因此传感器可以以不同方式对这种反应进行信号转换。
①双金属片式传感器
双金属片由两片不同膨胀系数的金属贴在一起而组成，随着温度变化，材料A比另外一种金属膨胀程度要高，引起金属片弯曲。弯曲的曲率可以转换成一个输出信号。
②双金属杆和金属管传感器
随着温度升高，金属管（材料A）长度增加，而不膨胀钢杆（金属B）的长度并不增加，这样由于位置的改变，金属管的线性膨胀就可以进行传递。反过来，这种线性膨胀可以转换成一个输出信号。
2.液体和气体的变形曲线设计的传感器
在温度变化时，液体和气体同样会相应产生体积的变化。多种类型的结构可以把这种膨胀的变化转换成位置的变化，这样产生位置的变化输出（电位计、感应偏差、挡流板等等）。
3.电阻传感器
金属随着温度变化，其电阻值也发生变化。对于不同金属来说，温度每变化一度，电阻值变化是不同的，而电阻值又可以直接作为输出信号。
电阻共有两种变化类型：
1）正温度系数
温度升高 = 阻值增加
温度降低 = 阻值减少
2）负温度系数
温度升高 = 阻值减少
温度降低 = 阻值增加
4.热电偶传感
热电偶由两个不同材料的金属线组成，在末端焊接在一起。再测出不加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称之为热电偶。不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。热电偶的灵敏度是指加热点温度变化1℃时，输出电位差的变化量。对于大多数金属材料支撑的热电偶而言，这个数值大约在5～40微伏/℃之间。
由于热电偶温度传感器的灵敏度与材料的粗细无关，用非常细的材料也能够做成温度传感器。也由于制作热电偶的金属材料具有很好的延展性，这种细微的测温元件有极高的响应速度，可以测量快速变化的过程。

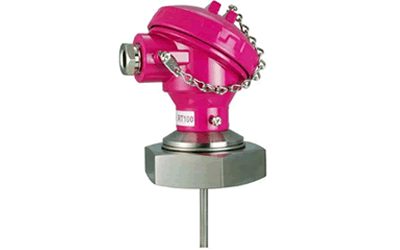

电阻式温度传感器
温度传感器选型指南
(1)被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。
(2)测温范围的大小和精度要求。
(3)测温元件大小是否适当。
(4)在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。
(5)被测对象的环境条件对测温元件是否有损害。
温度传感器的选择主要是根据测量范围。当测量范围预计在总量程之内，可选用铂电阻传感器。较窄的量程通常要求传感器必须具有相当高的基本电阻，以便获得足够大的电阻变化。热敏电阻所提供的足够大的电阻变化使得这些敏感元件非常适用于窄的测量范围。如果测量范围相当大时，热电偶更适用。最好将冰点也包括在此范围内，因为热电偶的分度表是以此温度为基准的。已知范围内的传感器线性也可作为选择传感器的附加条件。
响应时间通常用时间常数表示，它是选择传感器的另一个基本依据。当要监视贮槽中温度时，时间常数不那么重要。然而当使用过程中必须测量振动管中的温度时，时间常数就成为选择传感器的决定因素。
