液压千斤顶动态原理图，感受液压的魅力！

分类：技术中心 2492人浏览 2019-05-28

标签：液压千斤顶分享到：

液压是一种非常重要的传动方式，液压传动的工作介质为液体，利用液体产生的压能来传递动力。一个完整的液压系统由五个部分组成，即能源装置、执行装置、控制调节装置、辅助装置、液体介质。液压系统的执行元件（液压缸和液压马达）的作用是将液体的压力能转换为机械能，从而获得需要的直线往复运动或回转运动。

下面德普瑞小编就利用液压千斤顶和大家一起感受一下液压的魅力！

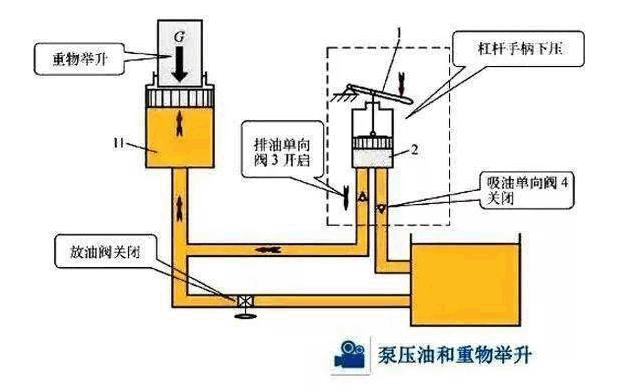

上图就是液压千斤顶的动态原理，液压千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。工作原理是扳手往上走带动小活塞向上，油箱里的油通过油管和单向阀门被吸进小活塞下部，扳手往下压时带动小活塞向下，油箱与小活塞下部油路被单向阀门堵上，小活塞下部的油通过内部油路和单向阀门被压进大活塞下部，因杠杆作用小活塞下部压力增大数十倍，大活塞面积又是小活塞面积的数十倍，由手动产生的油压被挤进大活塞，由帕斯卡原理知大小活塞面积比与压力比相同。

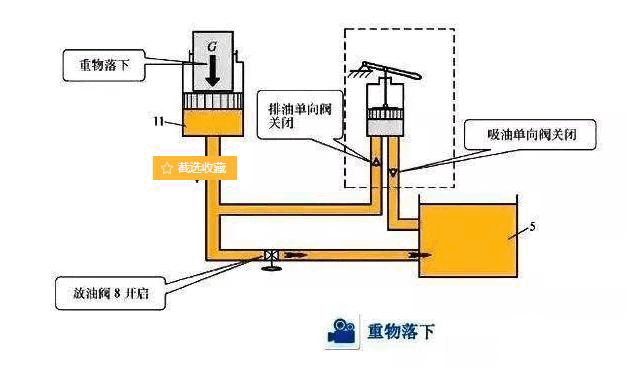

这样一来，手上的力通过扳手到小活塞上增大了十多倍(暂按15倍)，小活塞到大活塞力有增大十多倍(暂按15倍)，到大活塞（顶车时伸出的活动部分）力量=15X15=225倍的力量了，假若手上用每20公斤力，就可以产生20X225=4500公斤（4.5吨）的力量。工作原理就是如此。当用完后，有一个平时关闭的阀门手动打开，油就靠汽车重量将油挤回油箱。

杠杆手柄向上提，小活塞吸油。
