什么是激光测厚仪?激光测厚仪的工作原理和选型指南

分类:技术中心 1592人浏览 2019-04-19
分享到:

激光测厚仪一般是由两个激光位移传感器上下对射的方式组成的,上下的两个传感器分别测量被测体上表面的位置和下表面的位置,通过计算得到被测体的厚度。激光测厚仪的优点在于它采用的是非接触的测量,相对接触式测厚仪更精准,不会因为磨损而损失精度。相对超声波测厚仪精度更高。相对X射线测厚仪没有辐射污染。

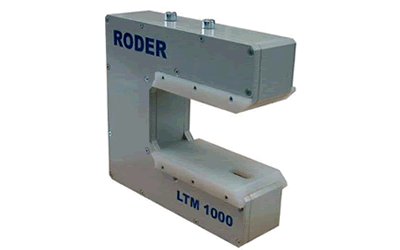

激光测厚仪

工作原理

激光测厚仪测厚原理:两个激光位移传感器的激光对射,被测体放置在对射区域内,根据测量被测体上表面和下表面的距离,计算出被测体的厚度。


激光测厚仪的基本组成是激光器、成像物镜、光电位敏接收器、信号处理机测量结果显示系统。激光束在被测物体表面上形成一个亮的光斑,成像物镜将该光斑成像到光敏接收器的光敏上,产生探测其敏感面上光斑位置的电信号。当被测物体移动时,其表面上光斑相对成像物镜的位置发生改变,相应地成像点在光敏器件上的位置也要发生变化,两者之间的关系:


式中:


X、X`——分别是被测物位移和光敏器件上像斑的位移;


L、L`、α——是系统的结构参数,是根据具体使用要求而选定的。


由此可见精确地测量X`就可以得到被测物体的位移量,这就是三角法测量位移的原理。


选型指南

1、用户需要告诉激光测厚仪生产厂家测量什么产品的厚度及其抖动、运动速度等。钢棒、木板、热轧、冷轧、抖动效果、运动速度等多种信息。从而判断需要使用什么测厚仪。


2、被测产品的厚度范围,最大和最小的厚度分别是多少?我们会根据这两个外径数值来推荐一款量程合适的。


3、被测物厚度要求的精度是多少?激光测厚仪的测量精度一般都可优于0.01mm,最高精度可以达到0.004mm,可根据测量范围和精度来选择一款合适的。


4、深圳德普瑞销售各国原装进口激光测厚仪,可以咨询我司销售工程师。
