螺杆泵的工作原理及选型指南

分类：技术中心 1202人浏览 2019-04-01

标签：螺杆泵分享到：

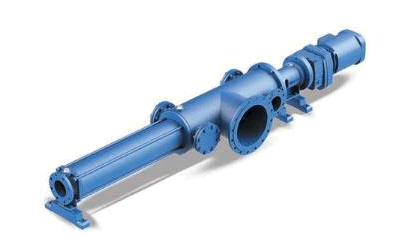

螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时，液体就在一个个密封腔内连续地沿轴向移动，直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小，而将液体排出。螺杆泵的工作原理与齿轮泵相似，只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。螺杆泵的流量和压力脉冲很小，噪声和振动小，有自吸能力，但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带），以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

工作原理

1.螺杆泵是利用螺杆的回转来吸排液体的。图中表示三螺杆泵的剖视图。图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。

2.螺杆泵的工作原理是：螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。

螺杆泵特点为：螺杆泵损失小，经济性能好。压力高而均匀，流量均匀，转速高，能与原动机直联。

螺杆泵可以输送润滑油，输送燃油，输送各种油类及高分子聚合物，用于输送黏稠液体。

输送高粘度介质：3.根据泵的大小不同可以输送粘度从厘泊的介质。

含有颗粒或纤维的介质：颗粒直径可以这30mm（不超过转子偏心距）。纤维长可以350mm（相当0.4位转子的螺距）。其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，最高含量可达 60%或更高也能输送。

要求输送压力稳定，介质固有结构不受破坏时，选用单螺杆泵输送最为理想。

选型指南

螺杆泵因其有可变量输送、自吸能力强、可逆转、能输送含固体颗粒的液体等特点，在污水处理厂中，广泛地被使用在输送水、湿污泥和絮凝剂药液方面。螺杆泵选用应遵循经济、合理、可靠的原则。如果在设计选型方面考虑不周，会给以后的使用、管理、维修带来麻烦，所以选用一台按生产实际需要，合理可靠的螺杆泵既能保证生产顺利进行，又可降低修理成本。

一、螺杆泵的转速选用

螺杆泵的流量与转速成线性关系，相对于低转速的螺杆泵，高转速的螺杆泵虽能增加了流量和扬程，但功率明显增大，高转速加速了转子与定子间的磨耗，必定使螺杆泵过早失效，而且高转速螺杆泵的定转子长度很短，极易磨损，因而缩短了螺杆泵的使用寿命。

通过减速机构或无级调速机构来降低转速，使其转速保持在每分三百转以下较为合理的范围内，与高速运转的螺杆泵相比，使用寿命能延长几倍。

二、螺杆泵的品质

螺杆泵的种类较多，相对而言，进口的螺杆泵设计合理，材质精良，但价格较高，服务方面有的不到位，配件价格高，订货周期长，可能影响生产的正常运行。

国内生产的大都仿制进口产品，产品质量良莠不齐，在选用国内生产的产品时，在考虑其性价比的时候，选用低转速，长导程，传动量部件材质优良，额定寿命长的产品。

三、确保杂物不进入泵体

湿污泥中混入的固体杂物会对螺杆泵的橡胶材质定子造成损坏，所以确保杂物不进入泵的腔体是很重要的，很多污水厂在泵前加装了粉碎机，也有的安装格栅装置或滤网，阻挡杂物进入螺杆泵，对于格栅应及时清捞以免造成堵塞。

四、避免断料

螺杆泵决不允许在断料的情形下运转，一经发生，橡胶定子由于干摩擦，瞬间产生高温而烧坏，所以，粉碎机完好，格栅畅通是螺杆泵正常运转的必要条件之一，为此，有些螺杆泵还在泵身上安装了断料停机装置，当发生断料时，由于螺杆泵其有自吸功能的特性，腔体内会产生真空，真空装置会使螺杆泵停止运转。

五、保持恒定的出口压力

螺杆泵是一种容积式回转泵，当出口端受阻以后，压力会逐渐升高，以至于超过预定的压力值。此时电机负荷急剧增加。传动机械相关零件的负载也会超出设计值，严重时会发生电机烧毁、传动零件断裂。为了避免螺杆泵损坏，一般会在螺杆泵出口处会安装回油阀，用以稳定出口压力，保持泵的正常运转。
