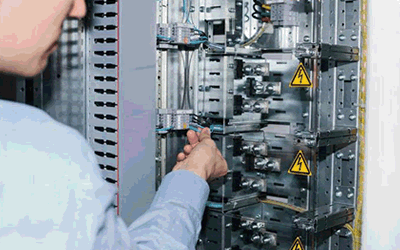

10KV高压开关柜是供配电系统中一个重要环节。它是将电能输送到用户的一个中转站。无论是工厂还是住宅小区，都是 10KV 配电室。10KV电气设备安装是电气安装工程中一个重要环节。它的好坏是影响一个工程形象的重要部分。
1. 与土建专业配合
基础型钢一般情况是现场制作，由土建完成。所以施工前应与土建专业协调，应对图纸所标注开关柜的尺寸与订货每台开关柜的尺寸进行核实，确认配电柜的安装位置，尺寸。预埋件是否正确，合适，牢固。建筑物（构筑物）有无影响配电柜的安装拜访、操作和检修。如果存在问题，应及时与土建和设计沟通。避免造成不必要的麻烦和浪费。笔者在施工中就遇到过，因设计有误，高压开关柜后部没有预留操作空间，无法接电缆和检修。最后，基础地脚整体前移，高压开关柜也整体前移，造成延误工期和浪费。
2. 制作
2.1 制作
基础型钢一般情况现场由土建完成，所以施工前应与土建协调，应对图纸的尺寸与订货图，每台柜的尺寸进行核实。首先对基础型钢进行校平。放在水泥基础上后，用水准仪进行测量，先测出型钢基础自然横放最高标高点然后把这点固定，再把其他个点标高固定于此标高相同即可，可以垫些垫铁电焊，全部标高调整好后复测一次，合格后，最后满焊加固，如果为了安装后能够更加美观，最好在土建专业确定室内地平最后标高，型钢底座的标高高出 2 公分左右为宜。型钢底座水平误差应控制在 3Mm 以内为宜。
2.2 接地
基础型钢的接地，每组型钢底座应不少于 2 处的接地，接地材料选用 50*5 镀锌扁钢直接与接地干线相连，接地干线的接地电阻应符合设计要求，因为高压柜内接地线要与接地线干线相。型钢的内侧或接地扁钢上需焊接几组接地镀锌螺栓。
3. 高压柜的安装
3.1 检查
高压柜进场之前应对电气室进行检查，常有的检查项目包括：屋顶、楼板是否施工完毕，是否有渗漏；室内抹灰是否完成，门窗是否完毕是否有损坏，门是否可以上锁等等。土建施工必须全部结束。
3.2 安装
高压柜进场时应对柜体进行相关检查，检查合格后方可进场安装。安装时应从一侧开始，先将高压柜按图纸位置依次摆放在型钢基础上，可以使用叉车或者滚杠来进行，移动过程中一定要设安全员，防止事故发生。当第一台高压柜放在型钢上试进行定位固定，然后其他柜依次运送，最后进行校正，偏差值应符合下表的规范，然后用连柜螺栓进行连柜，最后将柜与基础型钢点焊固定即可（在内测电焊），实践证明，如果基础型钢安装误差很小，高压柜的尺寸误差也非常小，高压柜放在槽钢上面就是可以满足相关规范要求。
3.3 母线桥的安装
母线桥的安装过程很简单，只要保证固定母线桥的拉杆的牢固性就可以了。
4. 母线检查
4.1 检查
母线应按工程材料及设备进场的相关规定进行验收，母线表面应光洁、平整、竖直、不得有变形、裂纹、毛刺、热塑管不允许有开裂、划伤等现象。
4.2 预拼装
由于母线很多，一部分为双片母线，安装前应根据母线上的编号确定母线的位置。可以先将母线放在柜前，把整列母线依次按实际位置进行摆放，再对母线上的螺孔进行核查，保证螺栓孔德尺寸、位置与柜内连接处一一对应。因为高压柜的母线需要从侧面按次序穿入，如果中间某段母线上的孔的位置不符或者是尺寸不吻合，重新安装它都需要把之后母线全部拆除，所以母线在柜外的预拼是非常重要的。
4.3 安装
预拼完成后就可以进行柜内的组装，此过程中要注意在穿母线时避免母线上的绝缘护套刮损，影响绝缘。母线的安装应按母线的验收规范进行施工，注意螺栓的平垫、弹垫，螺栓的力矩等，施工时一定要注意施工人员所携带的小工具、螺栓螺帽等小件，防止从高压柜柜缝掉入高压柜内，如果不慎掉入高压柜内，应及时找到，并将其取出。
5. 电缆敷设、接线
5.1 高压电缆
母线高压电缆头大体分为三种：a.热塑型;b.冷塑型;c.全绝缘可触摸型。电缆头的制作必须严格按工艺规范加工，否则影响质量。高压电缆固定和连接工作应在电缆试验结束并合格后方可进行。电缆固定是为避免接线端子承受电缆的拉直或张力。电缆固定的方法很多，如果电缆在电缆沟内用 U 型卡子固定，固定电缆时可以垫一块电缆皮以保护电缆。
如果电缆在夹层内，可以固定在走线架上，电缆固定完毕后，将电缆头连接在出线端子上，用扭力扳手按规定力矩紧固即可。对于全绝缘电缆头一定图号硅脂，电缆头接好后，接好电缆的接地线，全绝缘电缆头上的接地线也一定要接好，最后将电缆穿线处封闭，防止鼠害。
5.2 控制电缆
控制电缆检查合格后方可敷设，敷设应仔细阅读图纸，选用合适的截面、芯数，一般情况下留有几芯做为备用，挂好电缆牌，每根线上穿好线号，排列整齐接到相对应的端子上，紧固牢靠。敷设时应注意控制电缆应从柜底部进入，柜间连线不得从两柜间的孔洞直接穿过，因为此孔洞为微机综合保护系统通讯线专门预留，其他电缆从此穿过可能会对综合保护系统形成干扰，所以施工时切忌不要贪图方便省事，控制电缆头的制作和接线一定符合相关规范。
6. 调试前的检查
调试前的检查必不可少的，因为高压系统对绝缘要求很高，很小的疏忽都可能导致设备的损坏。检查过程包括以下几个内容，地面、地沟内不得有杂物（电缆接线垃圾、土建垃圾等）；高压柜内不得有杂物、灰尘；其中母线室、高压电缆室及断路器室最后用吸尘器进行除灰；还要检查高压柜体的接地，柜门与柜体、断路器与柜体之间的接地连接是否牢固等。在以上内容都完成之后就可以进行高压柜的调试工作了。
以上为10kv高压开关柜的安装步骤及注意事项，在实际操作中，要特别注意要按照正确的步骤和方法进行开关柜的安装。
