如何掌握伺服电机控制模式？

分类：技术中心 1457人浏览 2017-04-06

标签：电机控制模式分享到：

伺服的控制术语有很多：闭环控制、半闭环控制、开环控制，速度环、电流环、位置环，很多朋友相信没有弄清楚，今天就为大家详细解答一下，伺服的控制模式是怎样的？该怎样系统的掌握这一块？

控制系统的控制类型

开环控制：没有检测装置，或者不反馈机床的位移量到控制器。就位置控制而言，指令信号形式多为PULSe

半闭环控制：检测装置安装伺服电机上，间接反馈机床的位移量到控制器，不考虑机械误差。

全闭环控制：检测装置安装机床本体上，直接反馈机床的位移量到控制器。后二者，就位置控制而言指令信号形式多为模拟量电压。

伺服电机控制类型

控制模式种类

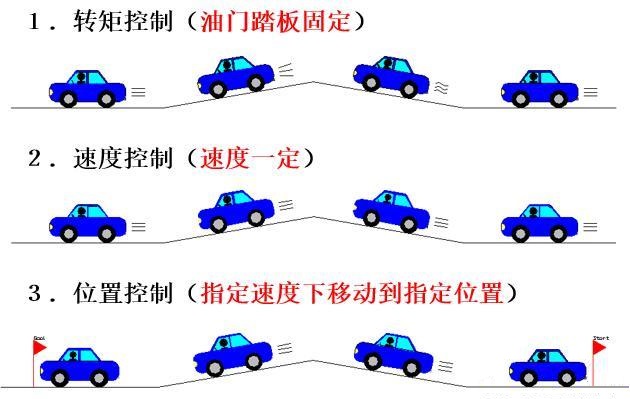

伺服放大器三种控制方式

1转矩控制：通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，主要应用于需要严格控制转矩的场合。——电流环控制

2速度控制：通过模拟量的输入或脉冲的频率对转动速度的控制。——速度环控制

3位置控制：伺服中最常用的控制，位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，所以一般应用于定位装置。

控制理论概念

位置控制模式

位置控制的区分：

1．半闭回路控制Ⅰ「马达轴端检出」

2．半闭回路控制Ⅱ「减速机端检出」

3．全闭回路控制「机械位置检出」

使用AC伺服马达用于位置控制，一般是指由与伺服马达轴心一体化的位置检出器（编码器、角度检测器等）取得回授讯号，当与位置指令量一致时，使马达轴停止之控制，并执行伺服锁定之机能（SERVO LOCK）。

控制理论概念

适用于位置控制

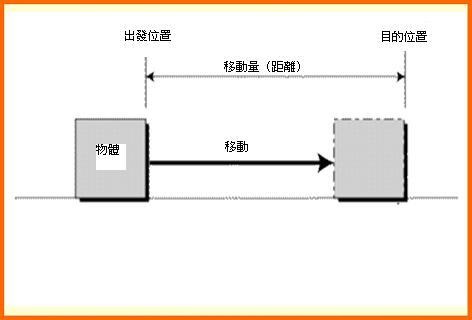

AC 伺服马达用于位置控制，以用途分别可区分为2大项

服马达用于位置控制

位置环的作用

★定位指令通常以脉冲列形式输入，脉冲总数为定位量，定位速度是单位时间（秒）的脉冲量。（ＰＰＳ：Ｐｕｌｓｅ／Ｓｅｃｏｎｄ）

★输入的脉冲量与反馈的脉冲数量相一致时，这才实现定位完了。

★在位置控制部中，因为有输入脉冲的加算、反馈脉冲的减算，所以有一个计数器。（也称偏差计数器）

位置控制时：工控机及上位控制器发出位置指令信号，脉冲＋方向，送入脉冲列，经伺服电子齿轮分频后，在偏差可逆计数器中与反馈脉冲信号比较后形成偏差信号，反馈脉冲是由光电编码器检测到电机实际所产生的脉冲数。经四倍频后的，位置偏差信号经位置环的复合前馈控制器调节后，形成速度指令信号，速度指令信号与速度反馈信号比较后的偏差信号经速度环比例积分控制器调节后产生电流指令信号，在电流环中经矢量变后，由SPWM输出转矩电流，控制交流伺服的运行，位置控制精度由光电编码器每转产生的脉冲数控制，有绝对与增量两种，增量的易于掌握，平均寿命长，分辨率高，但断电后无保持。

速度控制模式
