借助由易格斯认可的“E6原理”
实现顺畅运行，最大噪音为38DB(A)
用于高速度及高加速度
小节距
三片式设计
模块化设计-开启横杆，内部分割片及链节均包含在同一条拉链式开启带中
由于采用了快速拉链开启机构，便于组装电缆
采用联锁式承受面使内承受面更大，从而提高承载力
易于缩短/延长
设和扁电缆
提供附件，如内部分割片及接头
IGUS易格斯 E3拖链E3.22系列 应用
E3.22.01带孔分隔片，散件、E3.22.020.044.0、E3.22.020.050.0、E3.22.020.075.0、E3.22.020.12 接头，全套， 两侧去应力元件 + 4个安装接头
E3.22系列适合以下应用类型：
垂直：悬挂应用，竖直应用
水平：架空应用≤ 1,2米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
E3.22系列适用场合
当需要10毫米内高的拖链时
适合不超过60毫米的内部宽度
适用于架空长度最高为1,20米和填充重量最大为0,9千克/米
当您需要将拖链用于高加速度和高速应用时
小节距实现平稳静音的运转
要求快速打开，易于闭合
IGUS易格斯 E3拖链E3.22系列 规格
内宽Bi [mm]: 20
弯曲半径R [mm]: 44
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 684
链节数量 : 41
外宽Ba [mm]: 32
H* [mm]: 134
D [mm]: 82
K [mm]: 175
Hi [mm]: 22
Ha [mm]: 27
每链节重量 [g]: -
重量 [kg/m]: 0.3
所要求的间隙高度是 HF=H+50毫米（在0,3千克/米的附加载荷下）,这适用于所有类型的应用

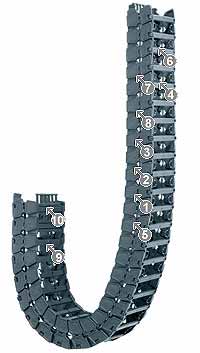

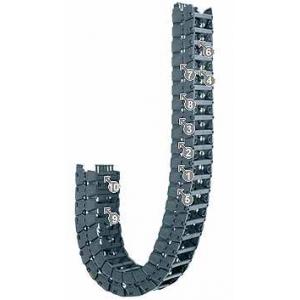

IGUS易格斯 E3拖链E3.22系列 技术
1. 经检验和测试的易格斯”连接器原理”实现超静音运行，最高38db(A)
2. 适合高加速度和高速度
3. 小节距
4. 三件式设计
5. 模块化结构——横杆、内部分隔和活页夹组成一个长条
6. 通过一个长条中的曲形活页夹和横杆实现简单快速的装配和填充
7. 外止动器具有大表面，联锁止动器增大轴承强度 8. “根据要求”缩短
{N10}. 适用带状电缆
10. 可选用内部分隔、去应力和角架等附件
